Technische Unterlagen

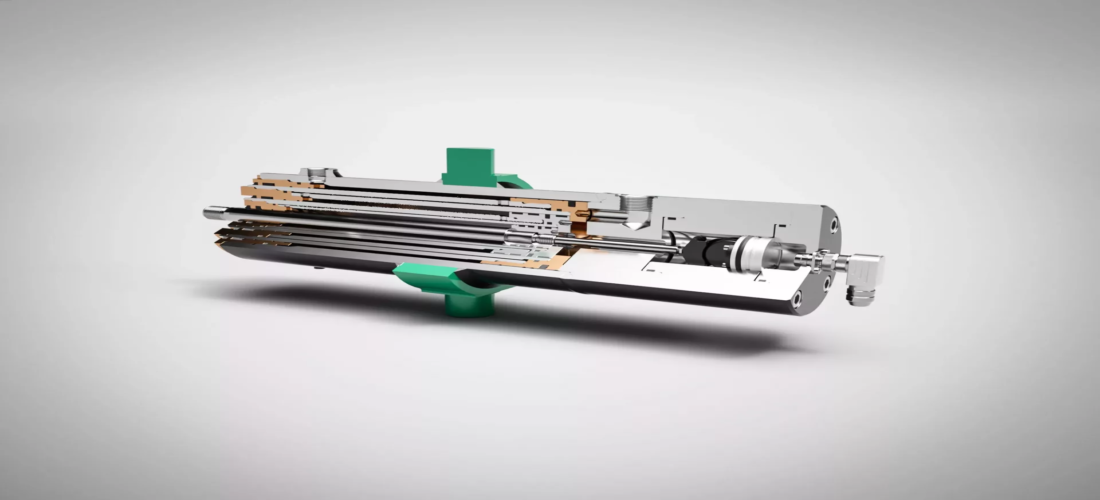

ZTW 212 – Doppelwirkender Teleskopzylinder mit Wegmesssystem – Nenndruck 120 bar (12 MPa)
Gut zu wissen: Hier haben wir den doppeltwirkenden Teleskopzylinder-Baureihe ZT 212 weiterentwickelt, aufgrund erhöhter Nachfrage von Kundenseite.
- genormt
- mit bis zu 5000 mm Hub, bei 2-oder 3-stufiger Ausführung (höhere Stufenanzahl auf Anfrage).
- integriertes Wegmesssystem, komplett gekapselt, nach außen abgedichtet (IP69K)
- intern verbauter, druckbeständiger Seilzuggeber zur Wegaufnahme der Kolbenstange
- zuverlässige, absolute Wegmessung des Hubs auf jeder Stufe
- für Wiederholgenauigkeiten von 0,2 mm
- für analoge Werte, CANopen sowie redundante Messung
- Steckverbindung als Verbindungsschnittstelle
Technische Daten
Nenndruck: | 120 bar (12 MPa) |
Statischer Prüfdruck: | 180 bar (18 MPa) |
Kolbendurchmesser: | 63 – 140 mm (andere auf Anfrage möglich) |
Temperaturbereich | -20 °C … +80 °C (durch Druckflüssigkeit) |
Viskositätsbereich: | (10 … 600) 10-6 m²/s |
Hubgeschwindigkeit: | 0 – 0,5 m/s |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten |
Befestigungsarten
![ztw_b ztw_b](https://storzhydraulik.de/wp-content/uploads/2019/02/ztw_b.png)
B Schwenkzapfen (S.4)
![ztw_ca ztw_ca](https://storzhydraulik.de/wp-content/uploads/2019/02/ztw_ca.png)
CA Rundflansch am Zylinderkopf (S.6)
![ztw_cb ztw_cb](https://storzhydraulik.de/wp-content/uploads/2019/02/ztw_cb.png)
CD Rundflansch am Boden (S.7)
![ztw_db ztw_db](https://storzhydraulik.de/wp-content/uploads/2019/02/ztw_db.png)
DB Gelenkauge am Boden (S.8)
![ztw_ea-1 ztw_ea-1](https://storzhydraulik.de/wp-content/uploads/2019/02/ztw_ea-1.png)
EA-1 Fußbefestigung (S.9)
![ztw_ea-2 ztw_ea-2](https://storzhydraulik.de/wp-content/uploads/2019/02/ztw_ea-2.png)
