Drehdurchführungen sind Komponenten, die die Übertragung von Flüssigkeiten oder Gasen zwischen rotierenden und stationären Teilen in Hydrauliksystemen ermöglichen.

Drehdurchführungen
Storz Hydraulik Drehdurchführung

Storz Hydraulik Drehdurchführung Storz Hydraulik Drehdurchführung

Technische Unterlagen


Drehdurchführungen – Datenblatt

PDF-Dokument [582 KB]

Drehdurchführungen


Wir realisieren Drehdurchführungen – auch Sonderausführungen nach Ihren Vorstellungen. Für eine optimale Lösung: Sprechen Sie mit unseren erfahrenen Konstrukteuren.

Einsatzfälle

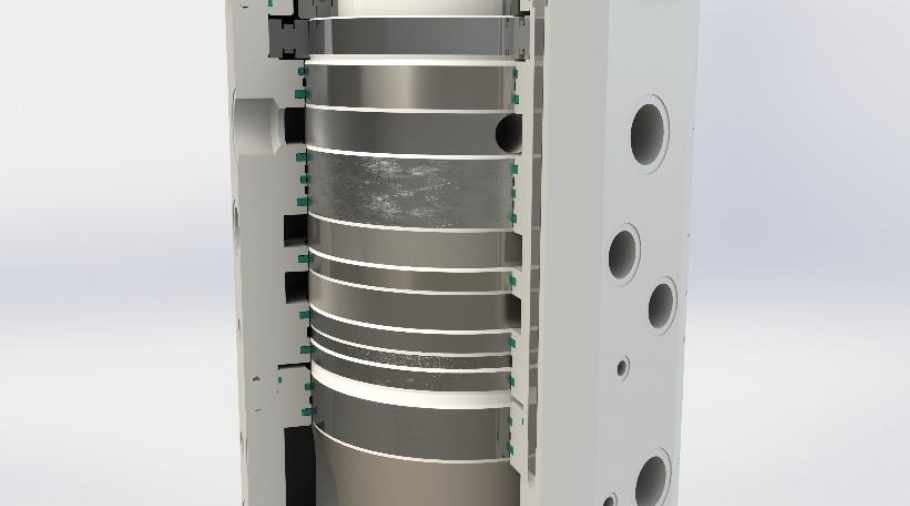

Rundtaktanlage

Umfasst mehrfach Anschlüsse und eine Vielzahl von Kanälen abgehend für verschiedene Medien sowie eine Mittelbohrung. Zusätzlich sind Schmutzabstreifer und eine Sonderlackierung möglich oder auch axiale Lagerung. Große Kanäle mit hohen Durchflussraten bis 350 L/min oder mehr. Auch Kühlwasseranschlüsse am Anschlussblock von 4 Zoll und 5 Zoll sind möglich.

Technische Daten:

Nenndruck: Bis 160 bar, höhere auf Anfrage

Kanäle/Anschlüsse: 6 bis 8 und mehr möglich

Individuelle Anschlussausführung Rohrgewinde: G 1/8“ – G 2“; SAE oder Flansche

Medienauswahl: Luft, Wasser, Öl, Emulsion, Fett

Abmaße: Ø = Von 355 mm bis 490 mm

Bewegung: Geeignet für Schwenkbewegung

Axialkraft: Auf Anfrage

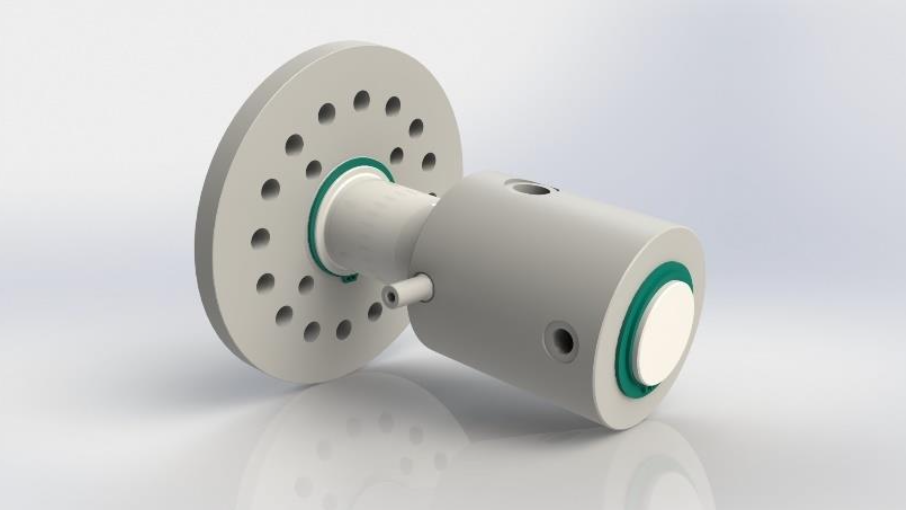

Fahrzeugtechnik

Ist eine kostengünstige Ausführung und kann für besondere Fahrzeuge zum Beispiel Defense mit Detektier Gerät konzipiert werden. Außerdem wird es auch als Leichtbauausführung mit Aluminiumteilen hergestellt und hat eine Kompakte Ausführung.

Technische Daten:

Nenndruck: 250 bar bis 300 bar

Kanäle/Anschlüsse: 3 bis 6

Individuelle Anschlussausführung Rohrgewinde: G 1/8 bis G 3/8

Medienauswahl:  Öl

Abmaße: Ø = Von 80 mm bis 255 mm und weitere …

Axialkraft: Auf Anfrage

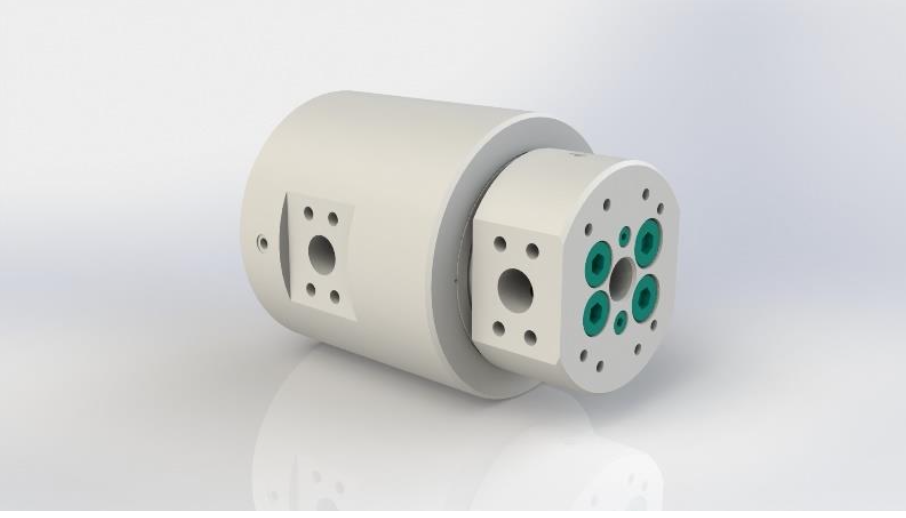

Offshore Schiffskran

Umfasst Schmutzabstreifer und Sonderlackierung sowie eine große Mittelbohrung und Mittelflanschbefestigung. Zusätzlich ist ein Kanal mit einer Durchflussrate von 350 L/min vorhanden.

Technische Daten:

Nenndruck: 10 bar bis 375 bar

Kanäle/Anschlüsse: 4 bis 11

Individuelle Anschlussausführung Rohrgewinde: G 1/8“ – G 2“; SAE oder Flansche

Medienauswahl:  Öl

Abmaße: Ø = Von 225 mm bis 330 mm und weitere …

Axialkraft: Auf Anfrage

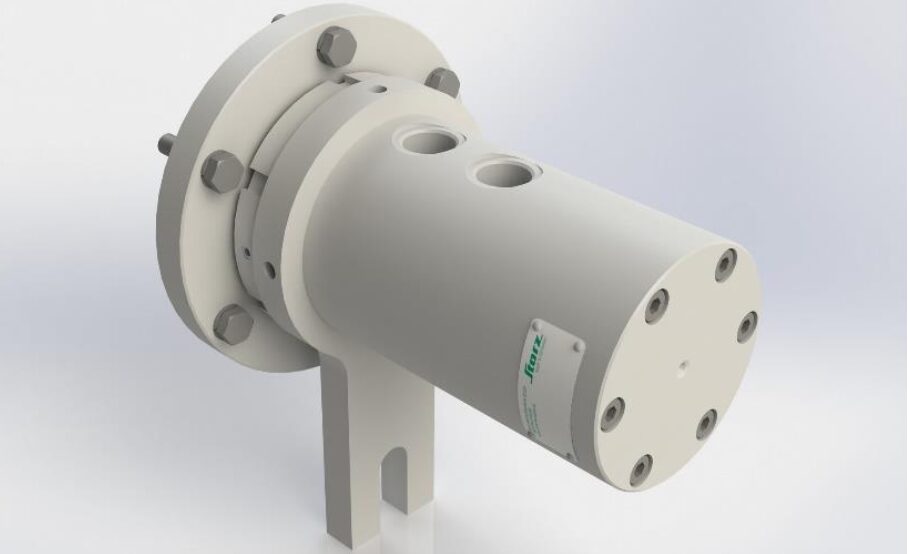

Haspelanwendung

Umfasst eine hohe Variation von Ausführungen von Drehzahlen zwischen 50 U/min bis 1500 U/min bei geringer Wärmeentwicklung. Die Durchführung einer Schaltstange ist mit Verdrehsicherung und Schaltfahne möglich oder auch der Einbau eines Stabwegmesssystems. Abgedichtet Kanäle für Luft- und Öl möglich. Das System kann einen Druck von bis zu 350 bar bei 700 U/min bewältigen bei Spaltabdichtung.

Technische Daten:

Nenndruck: 6 bar Luft und Öl 100 bar bis 250 bar

Kanäle/Anschlüsse: 2 bis 4

Individuelle Anschlussausführung Rohrgewinde: Größe G ¼“ bis G 1“, Leckölanschluss G ¼“, G1/2“

Medienauswahl:  Luft, Öl

Abmaße: Ø = Von 123 mm bis 270 mm und weitere …

Axialkraft: Auf Anfrage

Über Drehdurchführungen

Definition und Funktion

Drehdurchführungen dienen zur Übertragung von Flüssigkeiten oder Gasen in oder aus drehenden oder schwenkenden Baugruppen von Maschinen oder Anlagen. Drehdurchfühungen sind in verschiedenen Industrien notwendig, um Medien wie Öl, Wasser, Fett, Emulsion sowie Luft/Druckluft, Gas oder Vakuum zwischen stationären und rotierenden Maschinenteilen zu übertragen. Sie ermöglichen den abgedichteten Übergang eines Fluides von stationären Versorgungsleitungen in/aus oder durch ein rotierendes Maschinenelement.

Arten von Drehdurchführungen

Mehrwege-Drehdurchführungen für Flüssigkeiten

Mehrwege-Drehdurchführungen können für die Zu- und Ableitung von Medien in nahezu beliebig vielen Kanälen eingesetzt werden.

Die Medienkanäle sind dabei strikt zueinander abgedichtet und können unabhängig voneinander mit unterschiedlichen Drücken und Medien beaufschlagt werden.

Mehrwege-Drehdurchführungen sind für verschiedene Anwendungen geeignet, wie zum Beispiel für die Verwendung von Medien wie Wasser, Hydrauliköl, Luft oder Vakuum. Sie können auch Medien wie Dampf übertragen.

Anwendungsbereiche

Industrielle Anwendungen

Beispiele für Anwendungen sind die Verwendung in Walzen, Spindeln oder Antrieben.

Drehdurchführungen sind notwendig, um die Übertragung von Medien wie Luft, Wasser, Vakuum und anderen Flüssigkeiten sicher und effizient zu gestalten. Sie können auch Medien wie Kühlmittel übertragen.

Konstruktion, Abdichtung und Qualität

Deutsche Fertigung

  • Unsere Drehdurchführungen sind bekannt für ihre hohe Zuverlässigkeit und lange Lebensdauer.
  • Wir greifen auf jahrzehntelang erprobte und bewährte Dichtungstechnologien zurück.
  • Unsere Produkte werden in Deutschland gefertigt und bieten höchste Qualität.

Vorteile für den Kunden

Schnelle Lieferung und individuelle Lösungen

  • Wir bieten eine Vielzahl an Drehdurchführungen mit verschiedenen Dichtungsprinzipien und Standards.
  • Wir bieten auch die Möglichkeit, Signale und elektrische Leistung mittels Schleifringübertrager zu übertragen bzw. bereiten die Drehdurchführung für den Einsatz dafür vor.



Drehdurchführungen von Storz sind 100% kundenspezifisch und genau nach Ihren Anforderungen entwickelt
