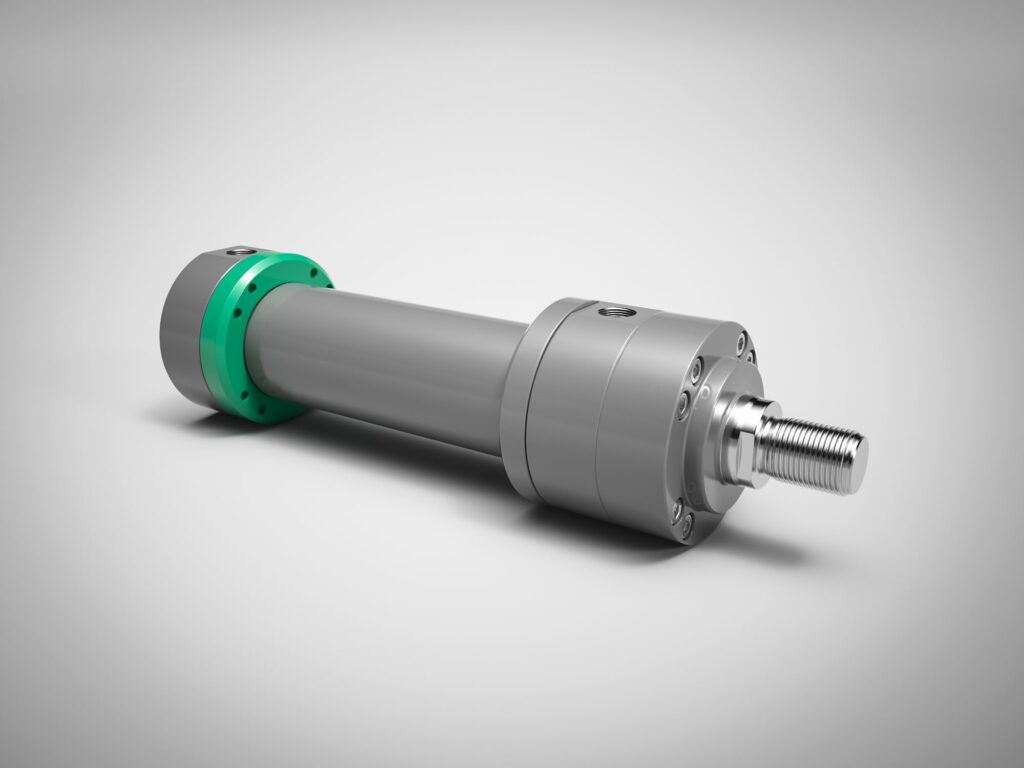

Differentialzylinder
Wir bieten Differentialzylinder in verschiedenen Variationen für Ihre Bedürfnisse.
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)

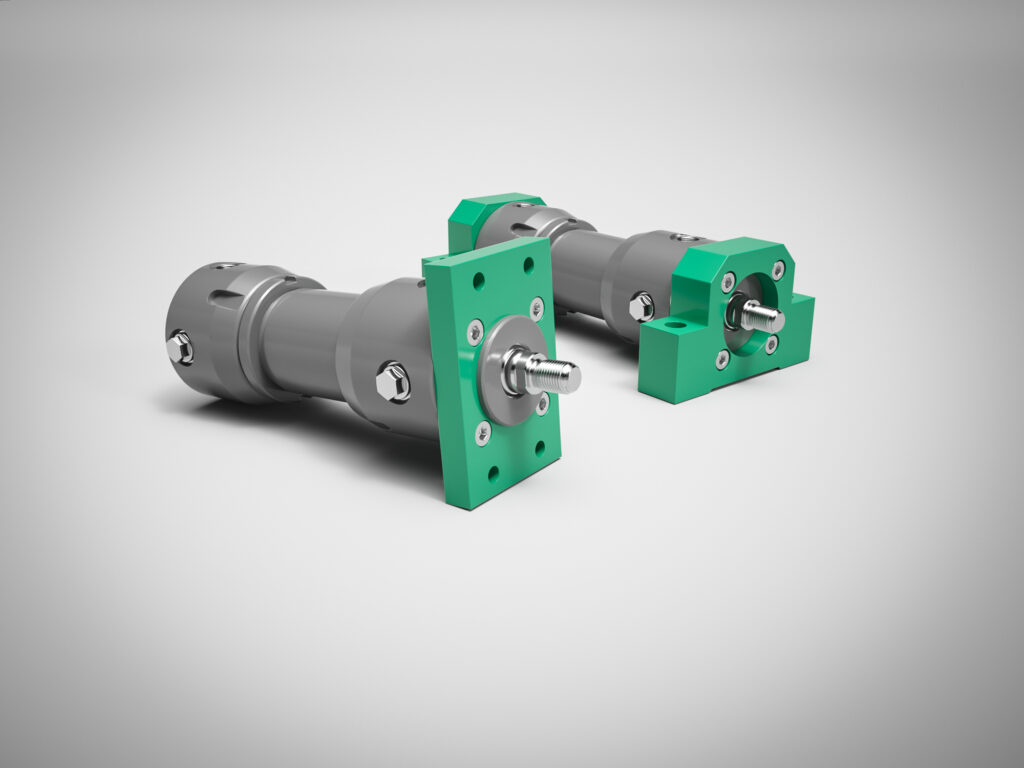

![zbd1001_1535 zbd1001_1535](https://storzhydraulik.de/wp-content/uploads/2018/12/zbd1001_1535.jpg)
Technische Unterlagen
ZBD 1001 Differential Hydraulikzylinder (DIN 24336) – Nenndruck 100 bar (10 MPa)
Gut zu wissen: Die STORZ Differential Hydraulikzylinder der Normzylinder Reihe ZBD 1001 mit Betriebsdruck 100 bar und Einbauabmessungen nach DIN 24336, sind mit anderen Fabrikaten im Rahmen dieser Norm voll austauschbar.
- logische und konsequente Ergänzung der bereits nach ISO 6022 (250 bar) und ISO 6020/1 (160 bar) genormten Reihen
- bereits genormte Anbauteile können bei allen Zylinderreihen nach DIN 24333, ISO 6022, ISO 6020/1 und DIN 24336 eingesetzt werden
- 11 Befestigungsarten für extra breites Anwendungsspektrum
Technische Daten
Nenndruck: | 100 bar (10 MPa) |
Statischer Prüfdruck: | 150 bar (15 MPa) |
Kolbendurchmesser: | 25-100mm |
Flächenverhältnis: | 1,25 |
Temperaturbereich | -20…+80°C |
Viskositätsbereich: | 10…600 mm2/s |
Hubgeschwindigkeit: | 0 – 0,5 m/s |
Betriebsmedium: | Mineralöl nach DIN 51524, 51525 (Andere als Sonderausführung möglich) |
Befestigungsarten
![1001_a- 1001_a-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_a-.png)
A Grundform
![1001_b- 1001_b-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_b-.png)
B Schwenkzapfen
![1001_ca- 1001_ca-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_ca-.png)

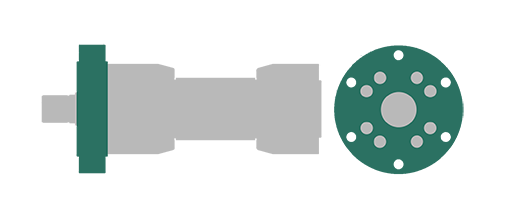

CA runder Flansch am Zylinderkopf
![1001_cb- 1001_cb-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_cb-.png)
CB runder Flansch am Zylinderboden
![1001_caa- 1001_caa-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_caa-.png)
CAA runder Flansch am Zylinderkopf und rückseitige Zentrierung
![1001_cc- 1001_cc-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_cc-.png)
CC rechteckiger Flansch am Zylinderkopf
![1001_cd- 1001_cd-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_cd-.png)
CD rechteckiger Flansch am Zylinderboden
![1001_da- 1001_da-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_da-.png)
DA Schwenkauge am Zylinderboden
![1001_db- 1001_db-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_db-.png)
DB Gelenkauge am Zylinderboden
![1001_ea- 1001_ea-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_ea-.png)
EA Fußbefestigung
![1001_eb- 1001_eb-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_eb-.png)
EB Mittelachsfußbefestigung
![1001_a-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_a-.png)
![1001_b-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_b-.png)
![1001_ca-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_ca-.png)
![1001_cb-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_cb-.png)
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)

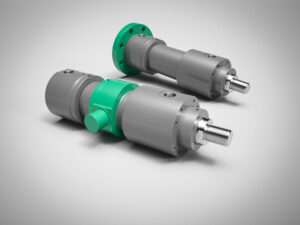

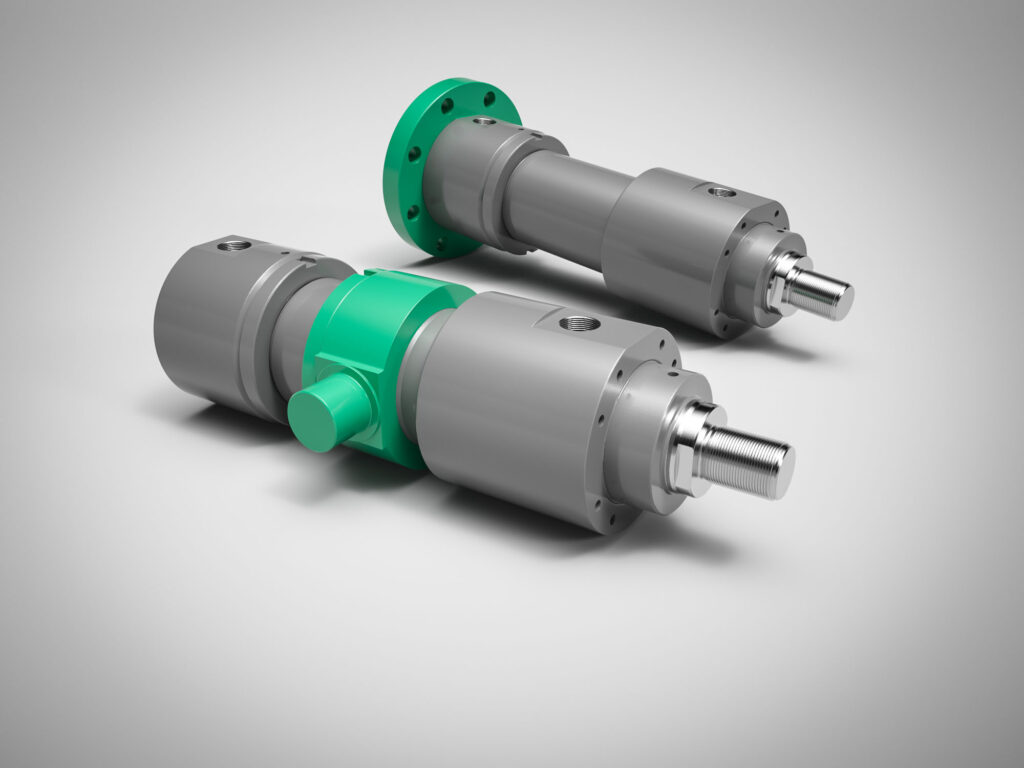

![differential cylinder_zbd1611_ Storz Hydraulik Differentialzylinder](https://storzhydraulik.de/wp-content/uploads/2018/12/differentialzylinder_zbd1611_.jpg)
Storz Hydraulik Differentialzylinder Storz Hydraulik Differentialzylinder
Technische Unterlagen
ZBD 1611 – Differential Hydraulikzylinder (ISO 6020/1) – Nenndruck 160 bar (16 MPa)
Gut zu wissen: Die STORZ Differential Hydraulikzylinder der Normzylinder Reihe ZBD 1611 für den Betriebsdruck von 160 bar, entspricht der ISO-Norm 6020/1 und VW-Norm 39D920.
- internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
- gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
- jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet (entsprechende Flächenverhältnisse j=1,4 und j=2)
- Leitungsanschlüsse, Entlüftungen und Drosselschrauben in ihrer Position frei wählbar
- standardmäßig 8 genormte Befestigungsarten und 6 Dichtungsvarianten
Technische Daten
Nenndruck: | 160 bar (16 MPa) |
Statischer Prüfdruck: | 240 bar (24 MPa) |
Kolbendurchmesser: | 25-200 mm |
Flächenverhältnis j: | 1,4 und 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0 – 1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten
![1611_a 1611_a](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_a.png)

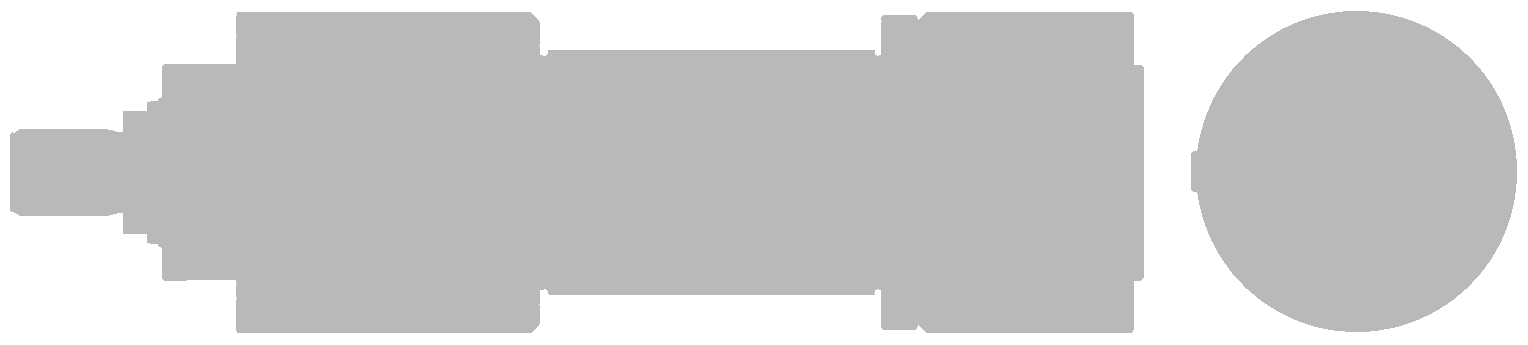

A Grundbauform
![1611_mt4 1611_mt4](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_mt4.png)

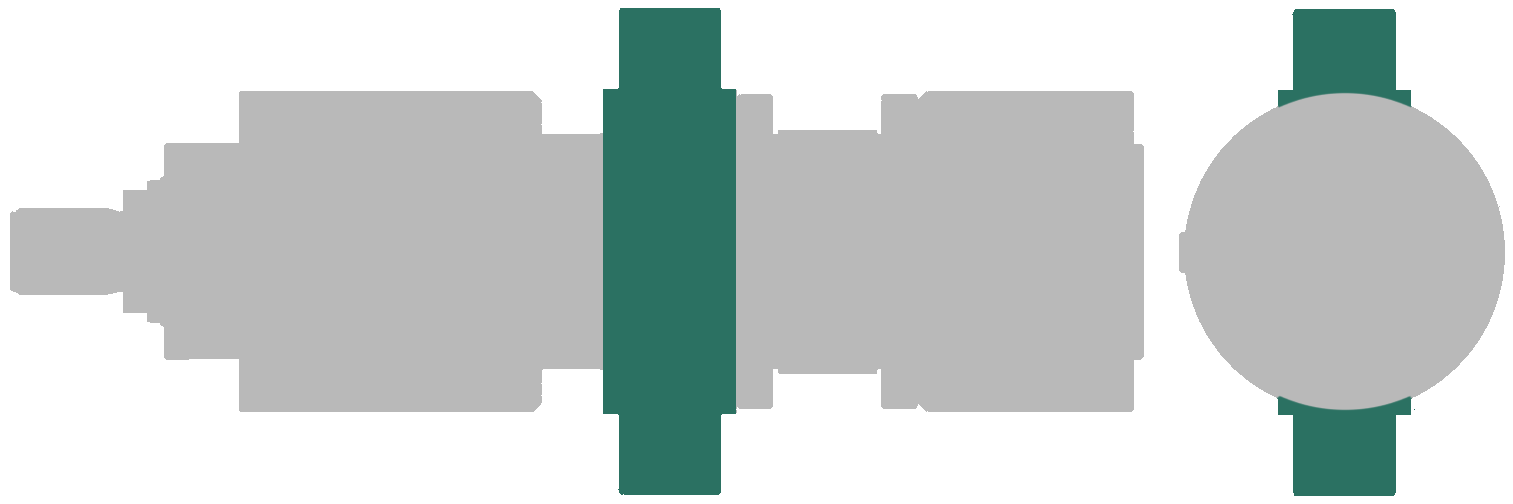

MT4 Schwenkzapfen
![1611_mf3 1611_mf3](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_mf3.png)

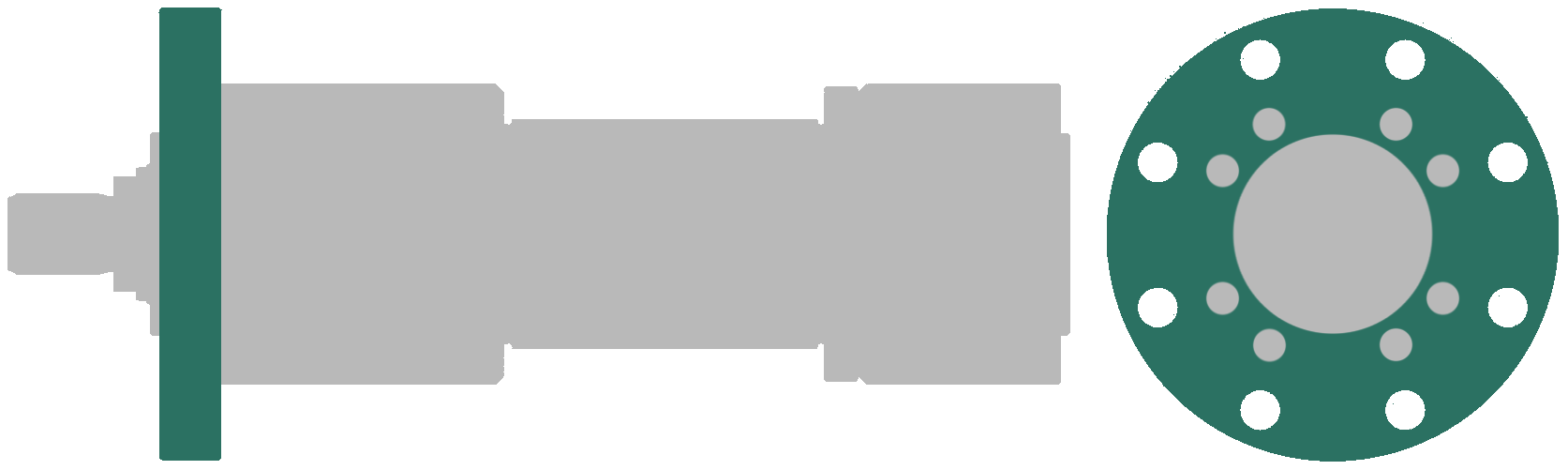

MF3 runder Flansch am Zylinderkopf
![1611_mf4 1611_mf4](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_mf4.png)
MF4 runder Flansch am Zylinderboden
![1611_mf1 1611_mf1](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_mf1.png)

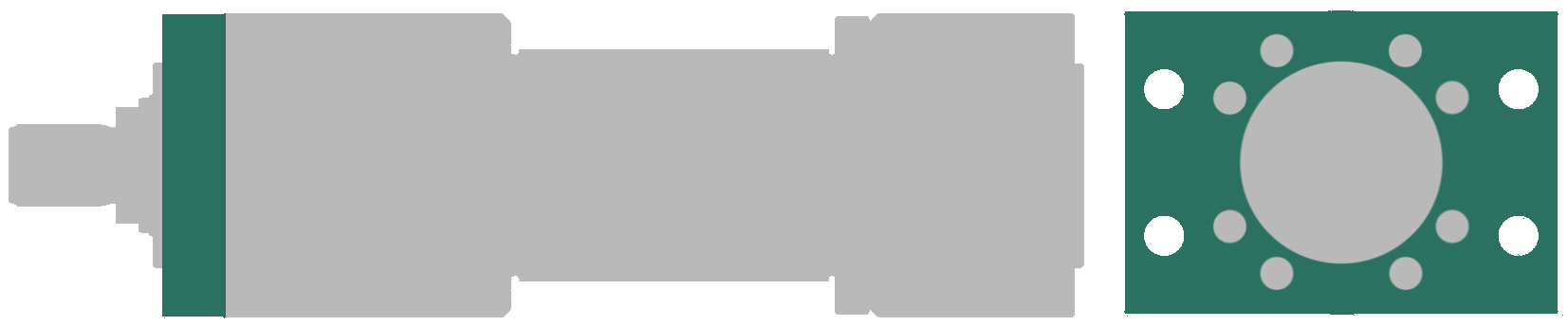

MF1 rechteckiger Flansch am Zylinderkopf
![1611_mf2 1611_mf2](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_mf2.png)

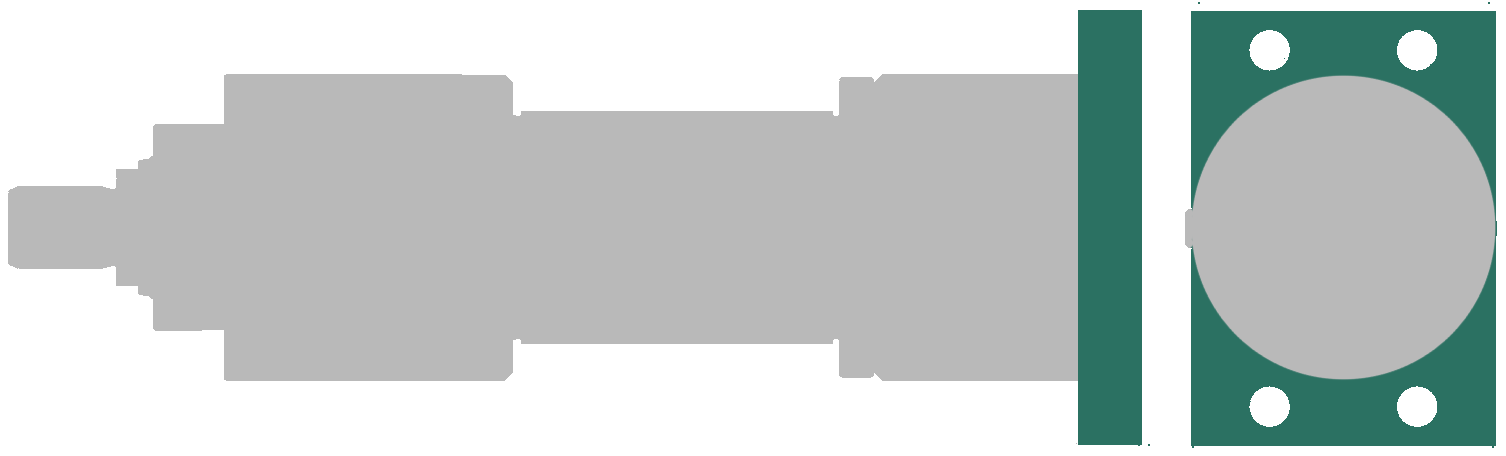

MF2 rechteckiger Flansch am Zylinderboden
![1611_mp4 1611_mp4](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_mp4.png)

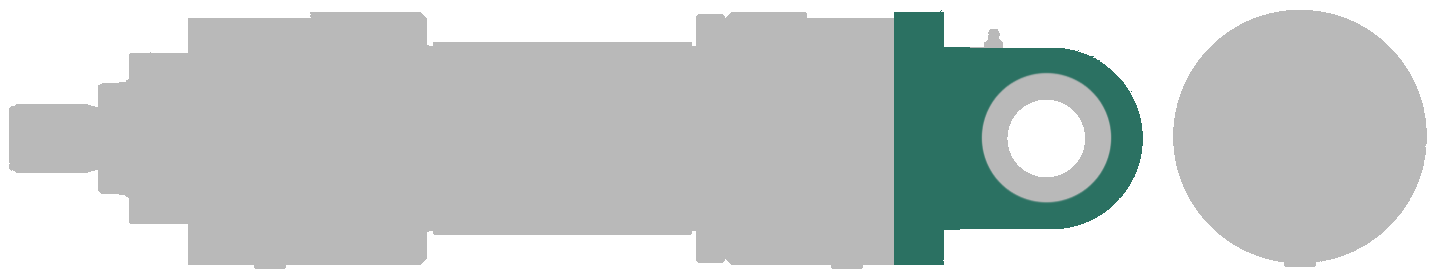

MP4 Schwenkauge am Zylinderboden
![1611_mp6 1611_mp6](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_mp6.png)
MP6 Gelenkauge am Zylinderboden
![1611_ms2 1611_ms2](https://storzhydraulik.de/wp-content/uploads/2018/12/1611_ms2.png)

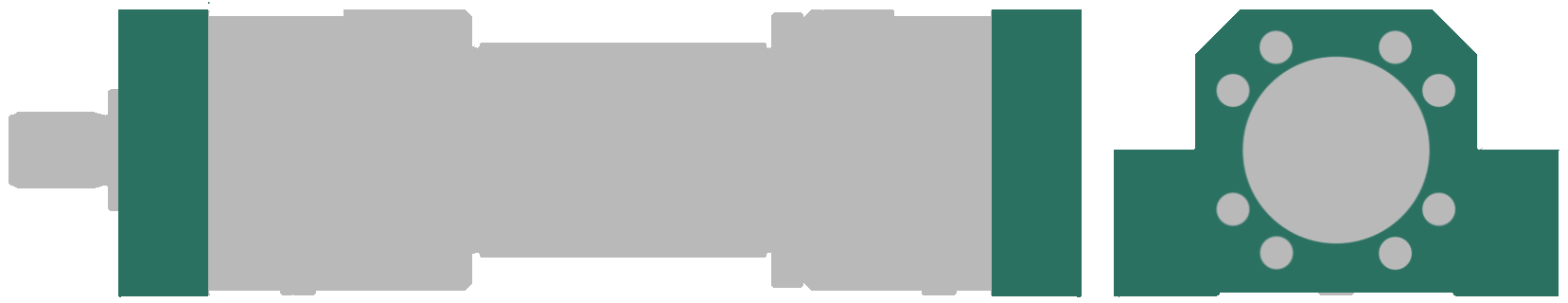

MS2 Fußbefestigung
![1001_a-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_a-.png)
![1001_b-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_b-.png)
![1001_ca-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_ca-.png)
![1001_b-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_b-.png)
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)

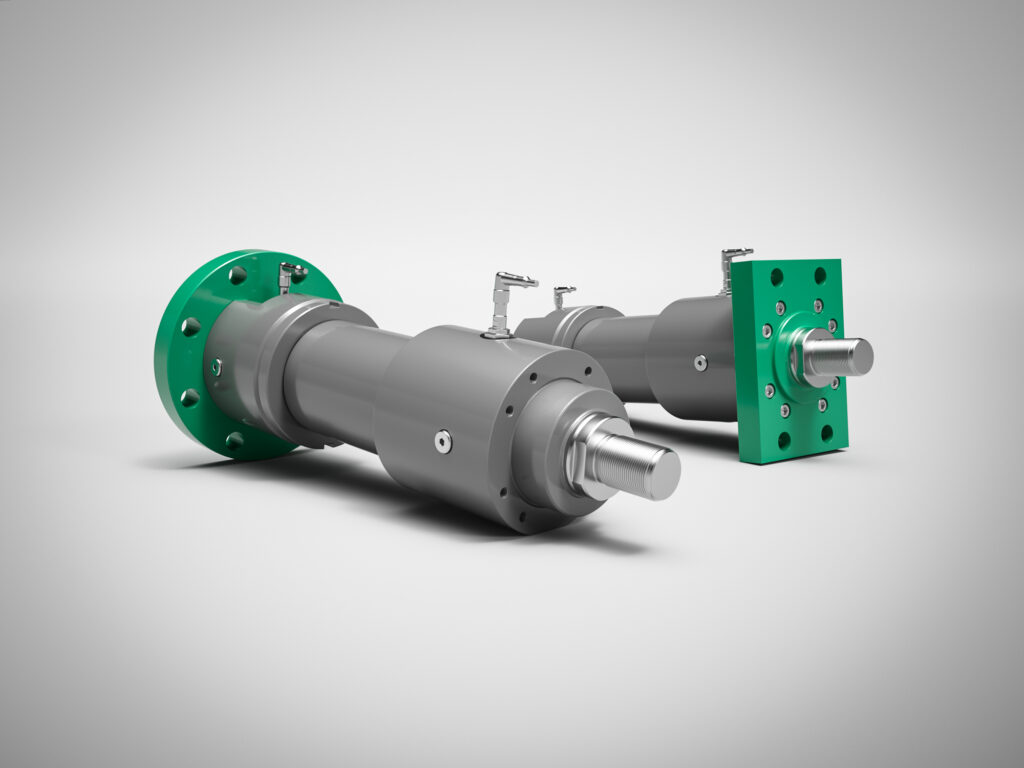

![zbi1611_1535 zbi1611_1535](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_1535.jpg)
Technische Unterlagen
ZBI 1611 – Differential Hydraulikzylinder (ISO 6020/1) – Nenndruck 160 bar (16 MPa) Induktivabfrage
Gut zu wissen: Der STORZ Differential Hydraulikzylinder ZBI 1611 wurde als Ergänzung zum Normzylinder ZBD 1611 entwickelt. Die Hydraulikzylinder haben eingebaute Näherungsschalter zur Meldung der Endlage.
- zur elektrischen Überwachung der Kolbenendlage, Hubzahl oder Hubfolge ganz ohne aufwendige Konstruktionen für die Befestigung äußerer Endschalter
- ausgelegt auf einen Nenndruck von 160 bar
- für einen breiten Anwendungsbereich in 8 Befestigungsarten und 6 Dichtungsvarianten zur Verfügung
- Einbauabmessungen entsprechend ISO 6020/1 und VW 39D920
- kompakte, berührungslose Näherungsschalter druckfest bis 500 bar
- elektrischer Anschluss per Steckverbindung
Technische Daten
Nenndruck: | 160 bar (16 MPa) |
Statischer Prüfdruck: | 240 bar (24 MPa) |
Kolbendurchmesser: | 40-125 mm |
Flächenverhältnis j: | 1,4 und 2 |
Temperaturbereich: | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0 – 1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Elektrische Daten
Betriebsspannung U: | 10-30 V |
Schaltabstand Sr: | 1,2 +/-0,2 mm |
Schalthysterese: | <20% vom Schaltabstand |
Leerlaufstrom: | <=10 mA |
Strombelastbarkeit IA: | <=200 mA (bei 80 °C) |
Reproduzierbarkeit R: | <=5 % |
Schaltfrequenz: | 1 kHz |
Betriebstemperatur: | -20…+80 °C |
Ausgangsfunktion: | Schließer |
Reststrom IR: | <=80 µA im Lastkreis bei gesperrtem Schalter |
Mechanische Daten
Gehäusewerkstoff: | Werkstoff-Nr.: 4104 |
Anschlussart: | Steckverbindung |
Kabelart: | 3m Kabel, 3×0,34 mm |
Schutzart: | DIN 40050 IP68 |
Befestigungsarten

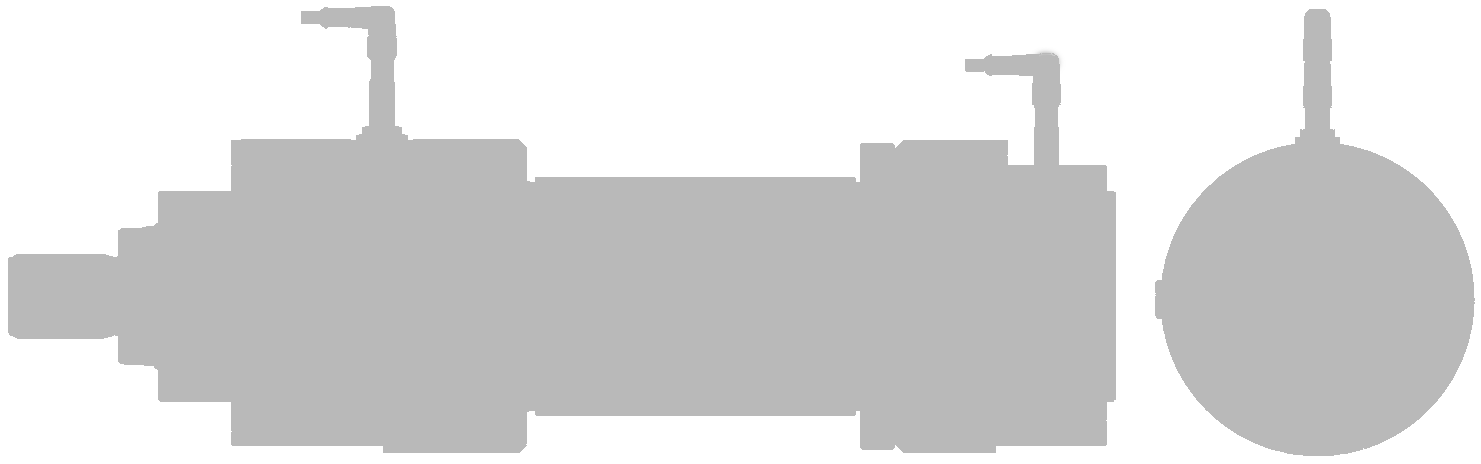

![zbi1611_a zbi1611_a](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_a.png)
A Grundbauform
![zbi1611_mt4 zbi1611_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mt4.png)

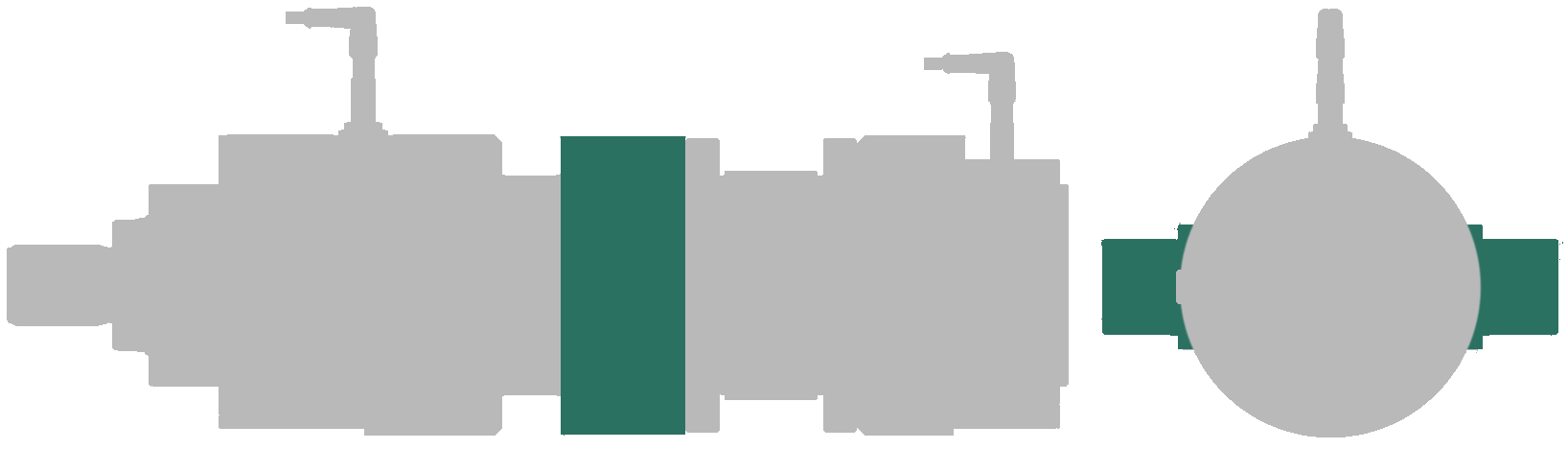

MT4 Schwenkzapfen
![zbi1611_mf3 zbi1611_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mf3.png)

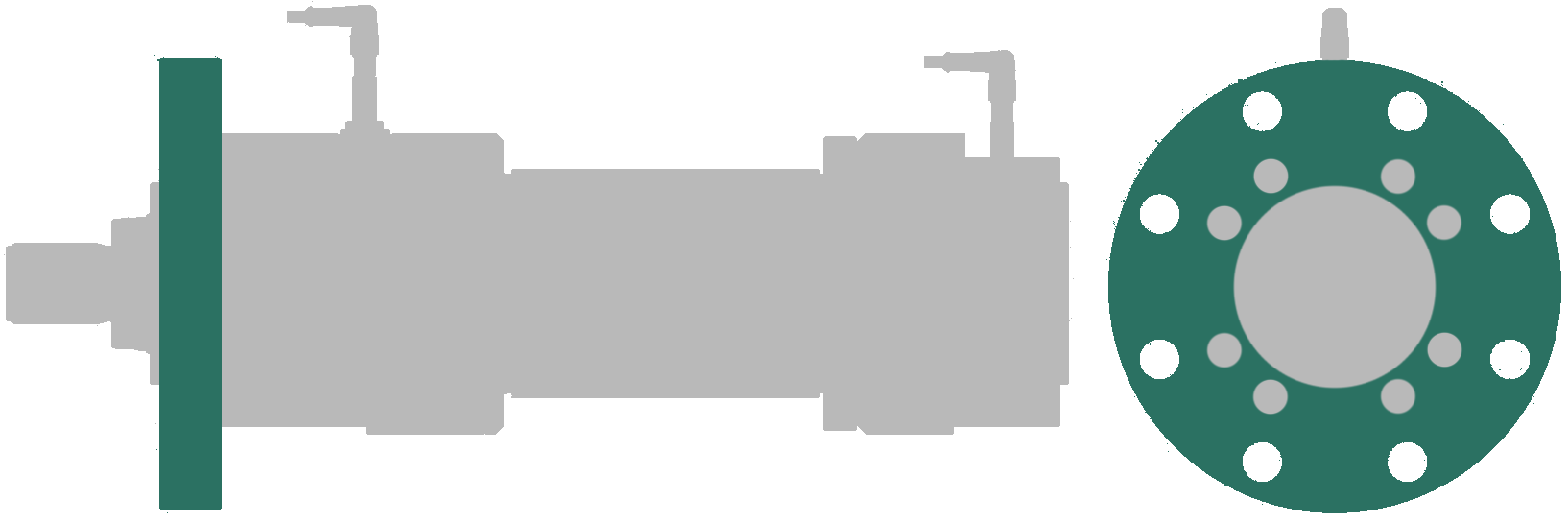

MF3 Rundflansch am Zylinderkopf
![zbi1611_mf4 zbi1611_mf4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mf4.png)

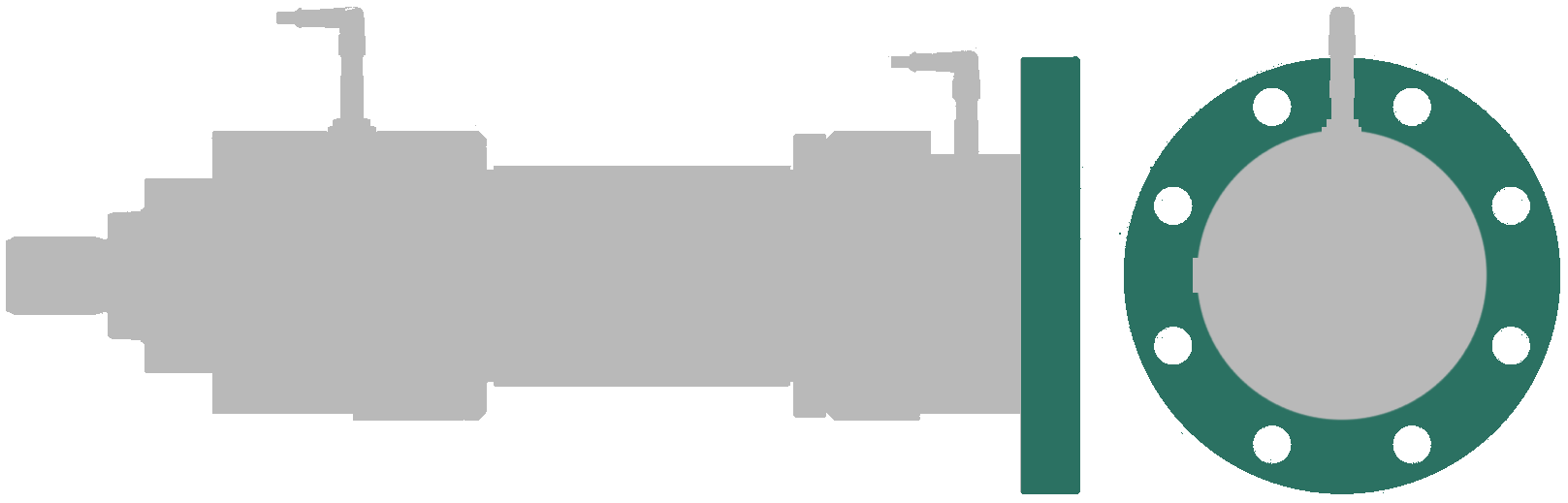

MF4 Rundflansch am Zylinderboden
![zbi1611_mf1 zbi1611_mf1](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mf1.png)

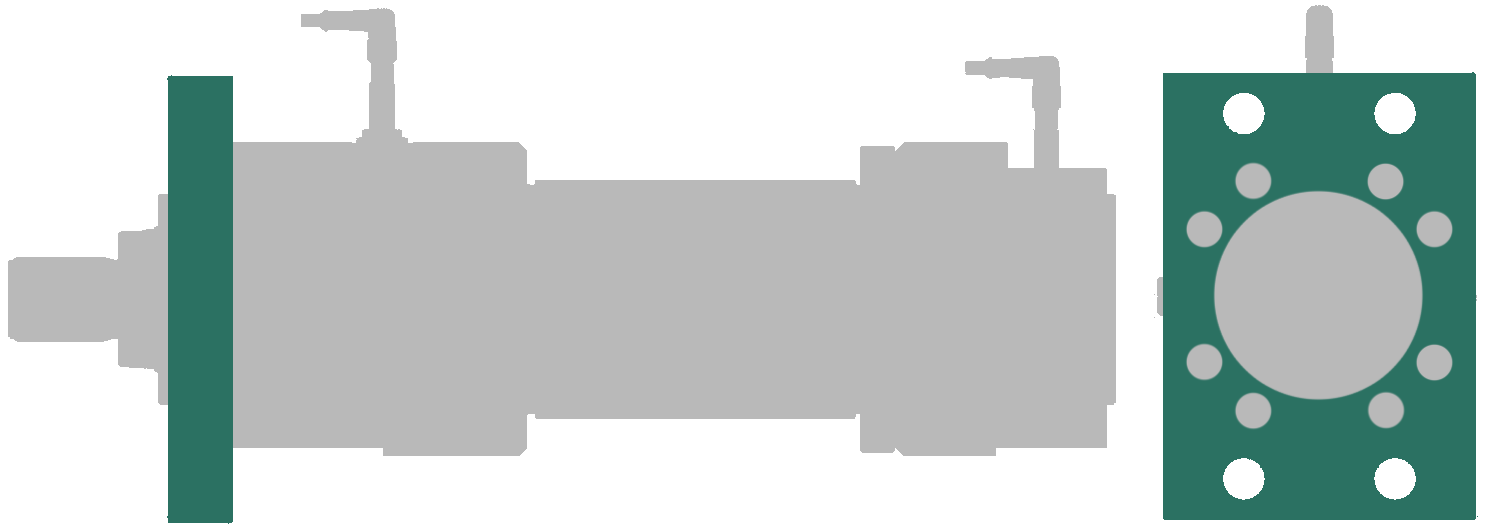

MF1 Rechteckflansch am Zylinderkopf

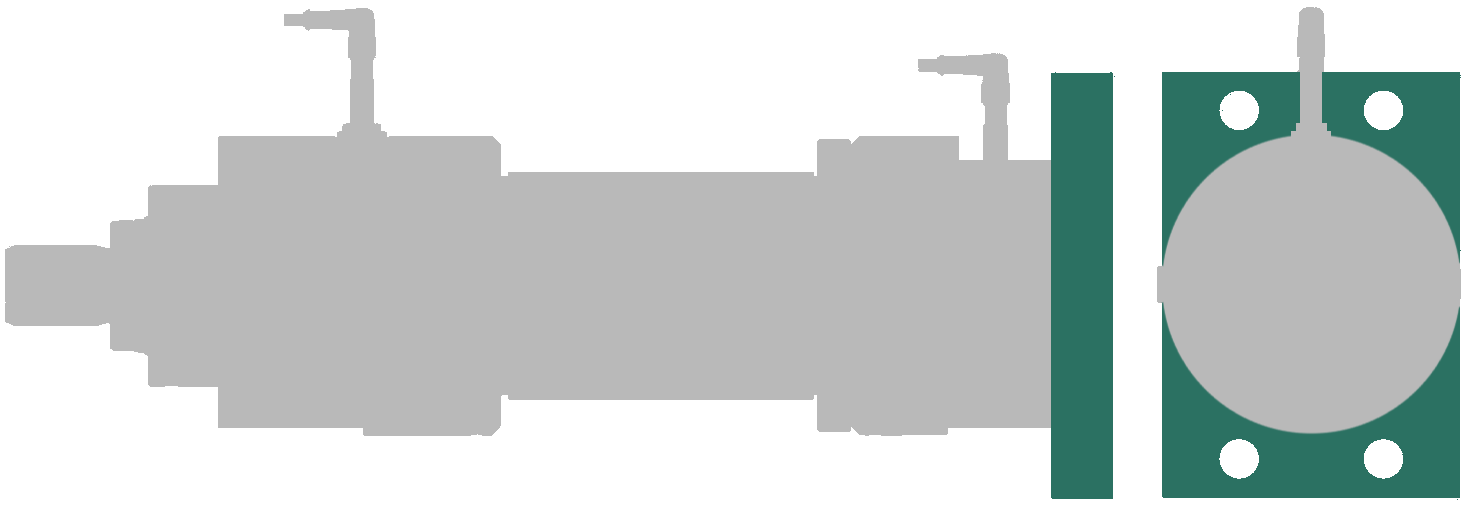

![zbi1611_mf2 zbi1611_mf2](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mf2.png)
MF2 Rechteckflansch am Zylinderboden
![zbi1611_mp4 zbi1611_mp4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mp4.png)

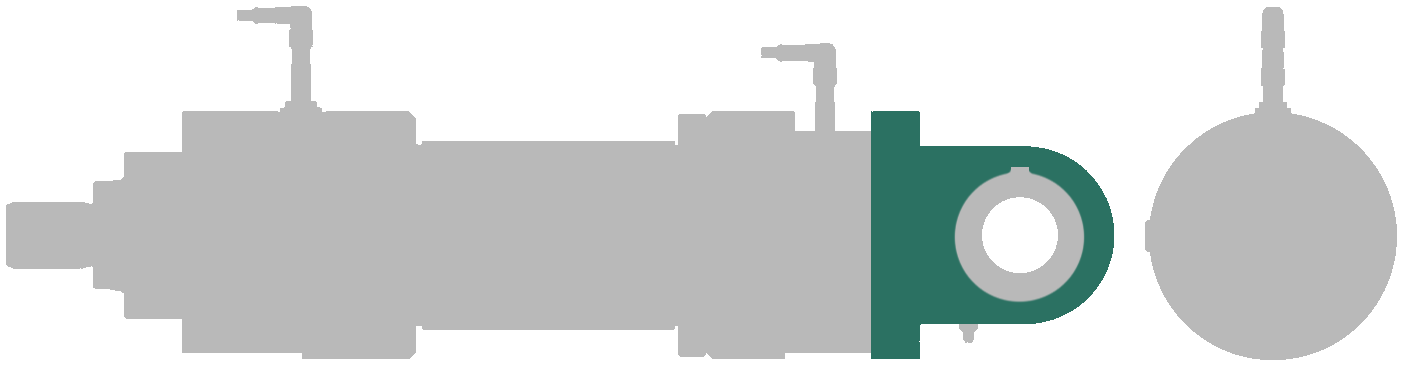

MP4 Schwenkauge
![zbi1611_mp6 zbi1611_mp6](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mp6.png)

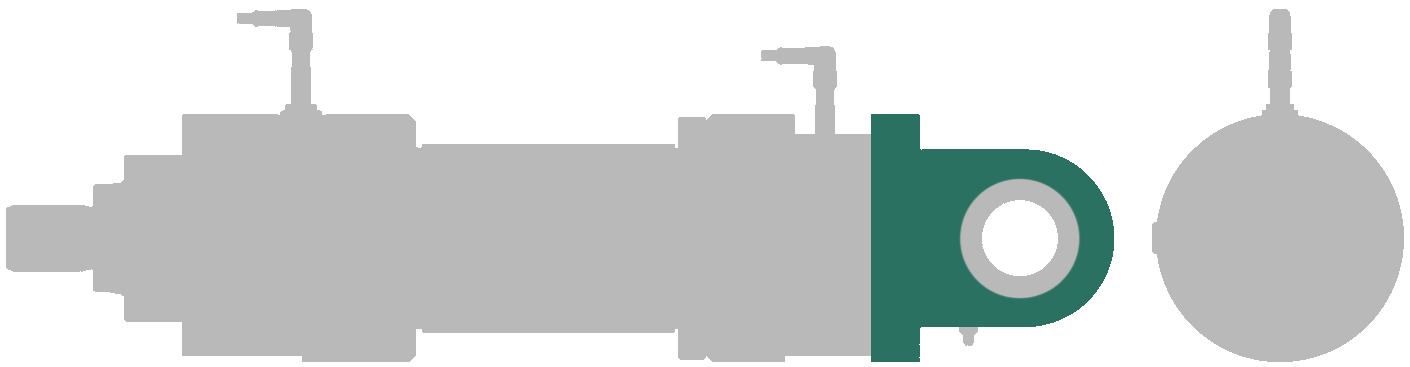

MP6 Gelenkauge
![zbi1611_ms2 zbi1611_ms2](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_ms2.png)

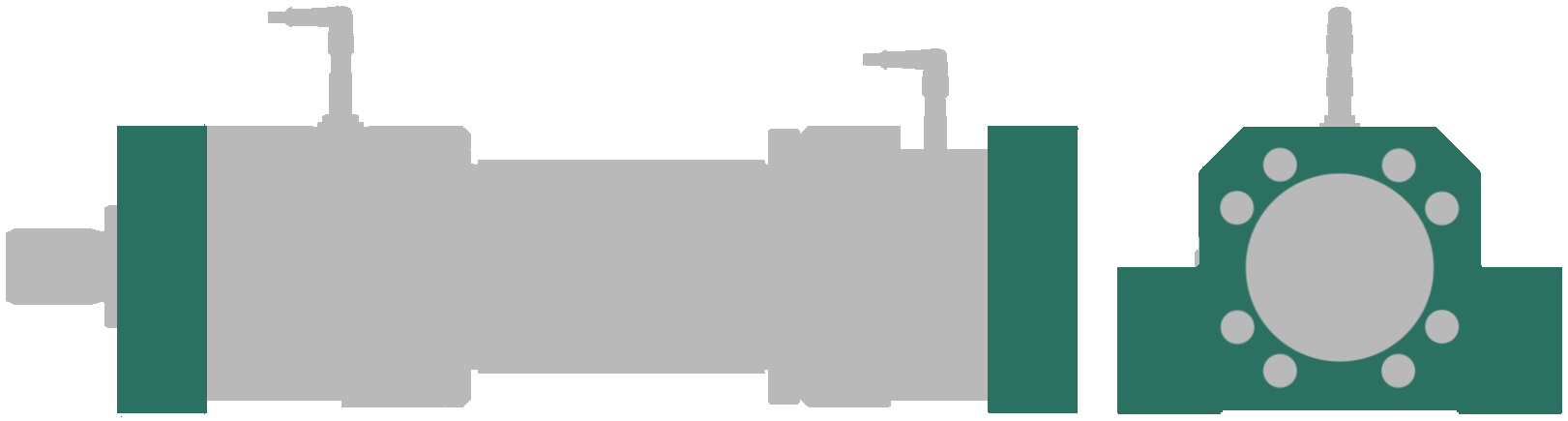

MS2 Fußbefestigung
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)

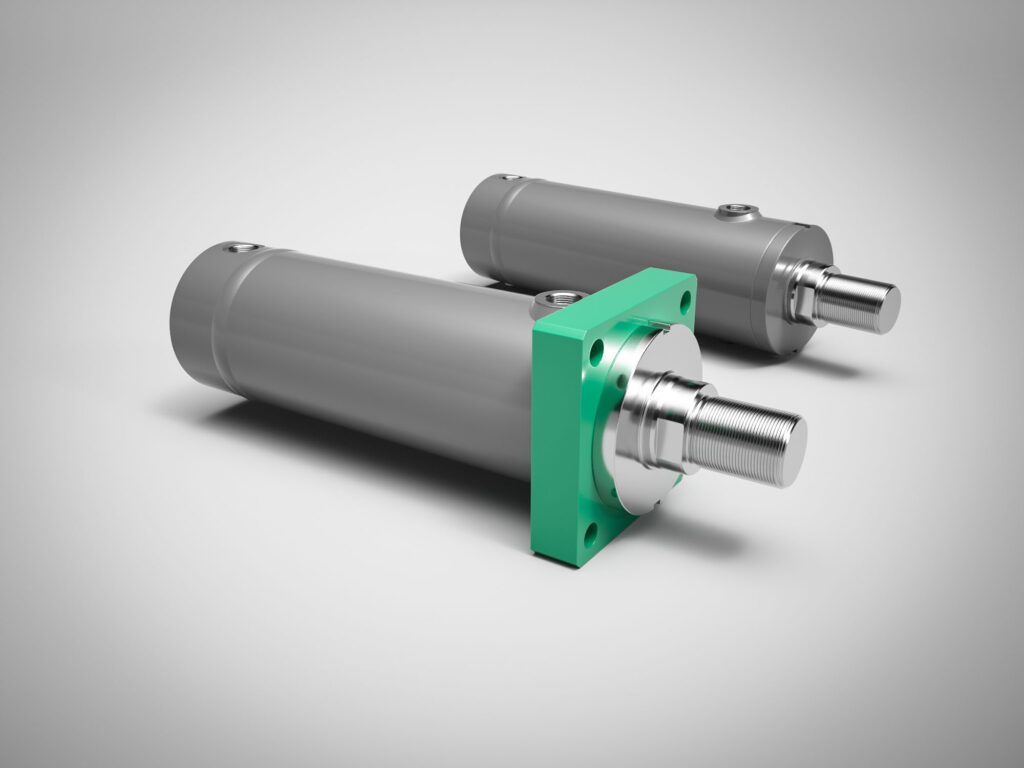

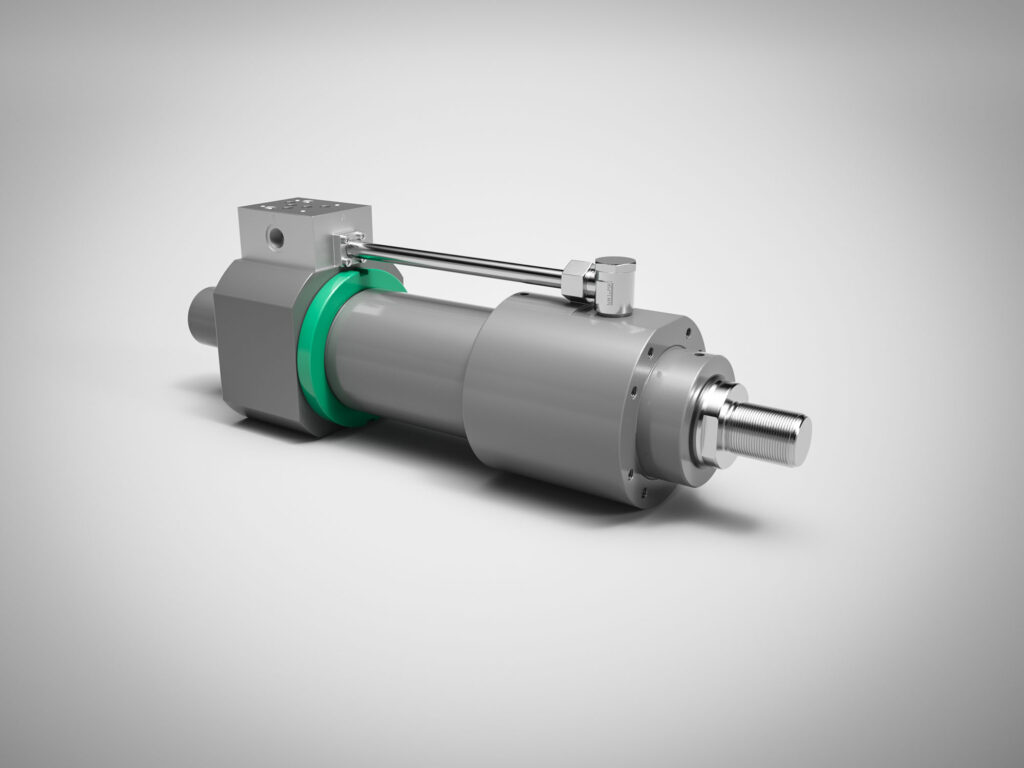

![differentialzylinder_zbd1606_zwas1611_ differentialzylinder_zbd1606_zwas1611_](https://storzhydraulik.de/wp-content/uploads/2019/02/differentialzylinder_zbd1606_zwas1611_.jpg)
Technische Unterlagen
ZW/ZWAS 1611 – Differential Hydraulikzylinder (ISO 6020/1) – Nenndruck 160 bar mit eingebautem Wegmesssystem
Gut zu wissen: STORZ Differential Hydraulikzylinder der Baureihe ZW 1611 bzw. ZWAS 1611 mit Betriebsdruck 160 bar sind mit einem Wegmesssystem ausgerüstet. Die Grundkonstruktion dieser Hydraulikzylinder ist von unserem Normzylinder ZBD 1611 abgeleitet. Die Einbaumaße entsprechen im Wesentlichen der ISO 6020/1 und VW 39D920. Wir verwenden Wegmesssysteme im Standard von MTS oder Balluff.
- für einen breiten Anwendungsbereich in 5 Befestigungsarten zur Verfügung
- Betriebsdruck 160 bar (16 MPa)
- Kolbendurchmesser von 32 – 200 mm (ab Kolbendurchmesser 40 mm standardmäßig zwei Stangendurchmesser mit den Flächenverhältnissen j=1,4 und j=2)
- für Wegmesssysteme verschiedener Hersteller
- gewählte Dichtungen und Kolbenstangenoberflächen und -werkstoffe zum Einsatz unter verschiedensten Bedingungen
- wahlweise mit einer angebauten Ventilanschlussplatte lieferbar
- auf Wunsch auch mit aufgebautem Proportional- oder Servoventil
- für Ventilanschlussplatten und evtl. mitzuliefernde Proportional- und Servoventile standardmäßig mit den Lochbildern NG6 und NG10 nach ISO 4401
- Gehäuse des Wegmesssystems durch Schutzrohr gegen mechanische Beschädigungen von außen geschützt
- Als Sonderversion auch mit MP6 Schwenkauge verfügbar
Bitte beachten: Linearitätsabweichung, Systemauflösung und Reproduzierbarkeit sind aus den Datenblättern der Wegaufnehmer ersichtlich.
Technische Daten
Nenndruck: | 160 bar (16 MPa) |
Statischer Prüfdruck: | 240 bar (24 MPa) |
Kolbendurchmesser: | 32-200 mm (andere auf Anfrage) |
Flächenverhältnis j: | 1,4 und 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0-1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten
Befestigungsarten für Baureihe ZW 1611 (ohne Anschlußplatte)
![zw1611_a zw1611_a](https://storzhydraulik.de/wp-content/uploads/2019/02/zw1611_a.png)
A Grundbauform
![zw1611_mt4 zw1611_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/zw1611_mt4.png)
MT4 Schwenkzapfen
![zw1611_mf3 zw1611_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/zw1611_mf3.png)

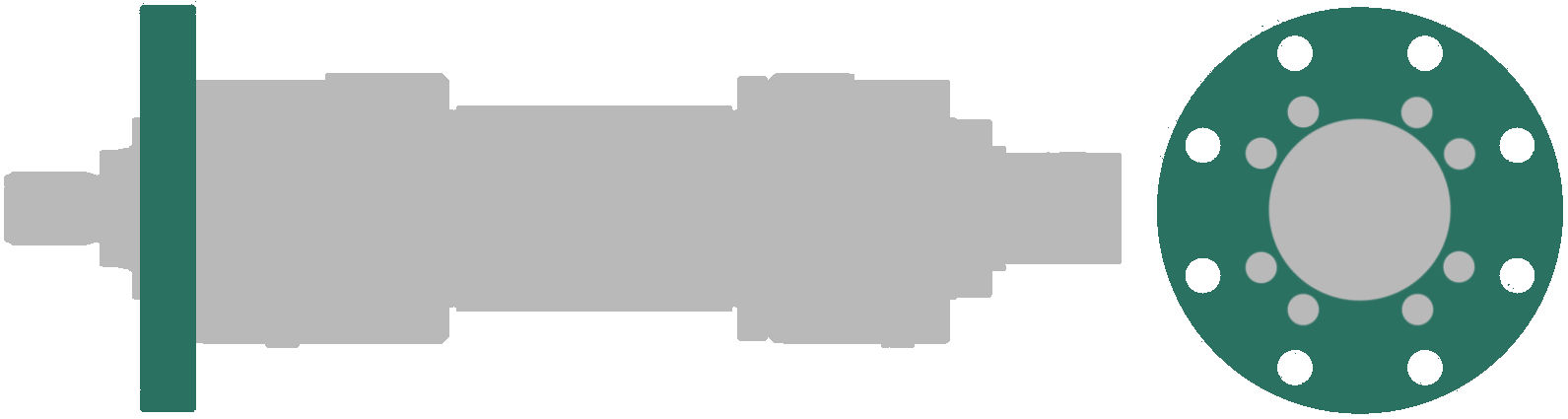

MF3 runder Flansch am Zylinderkopf
![zw1611_mf1 zw1611_mf1](https://storzhydraulik.de/wp-content/uploads/2019/02/zw1611_mf1.png)

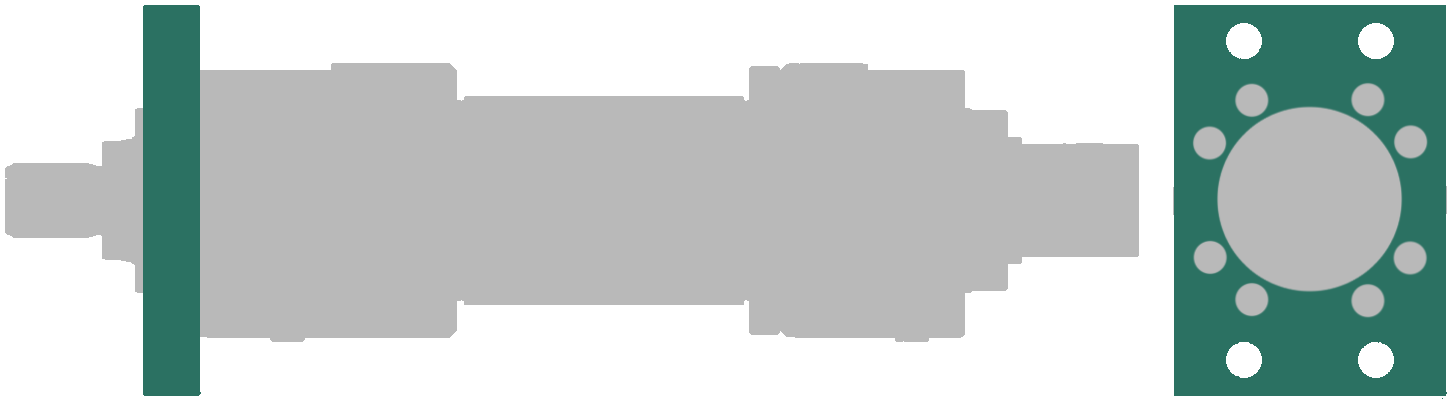

MF1 rechteckiger Flansch am Zylinderkopf
![zw1611_ms2 zw1611_ms2](https://storzhydraulik.de/wp-content/uploads/2019/02/zw1611_ms2.png)
MS2 Fußbefestigung
Befestigungsarten für Baureihe ZWAS 1611 (mit Anschlußplatte)
![zwas1611_a zwas1611_a](https://storzhydraulik.de/wp-content/uploads/2019/02/zwas1611_a.png)
A Grundbauform
![zwas1611_mt4 zwas1611_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/zwas1611_mt4.png)

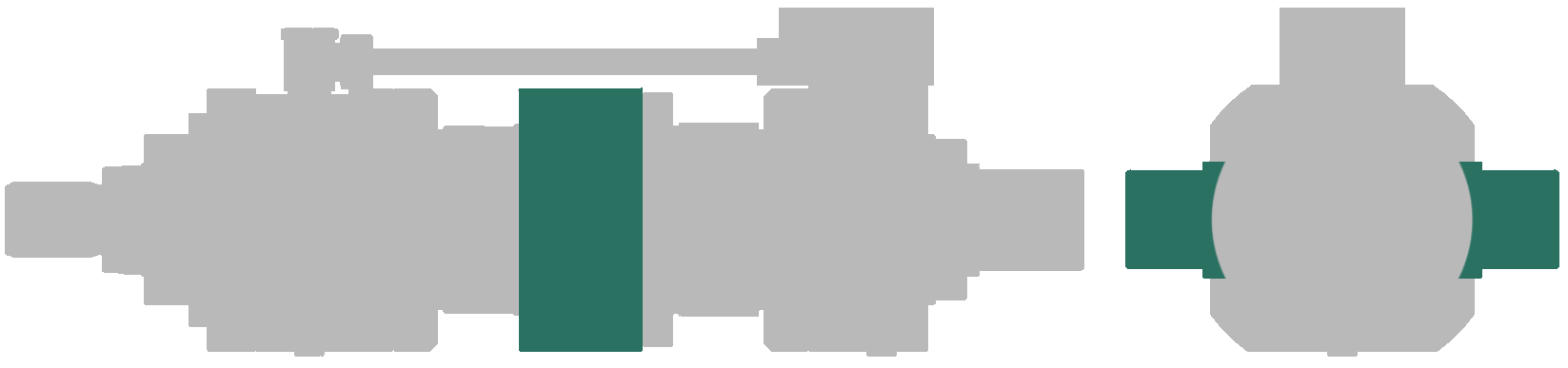

MT4 Schwenkzapfen
![zwas1611_mf3 zwas1611_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/zwas1611_mf3.png)

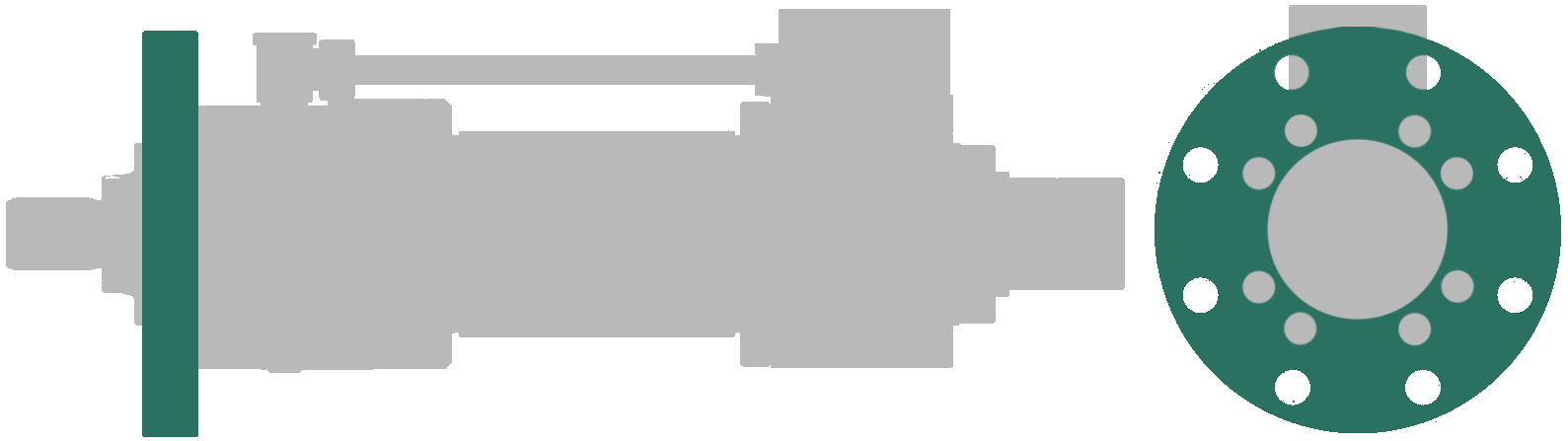

MF3 runder Flansch am Zylinderkopf

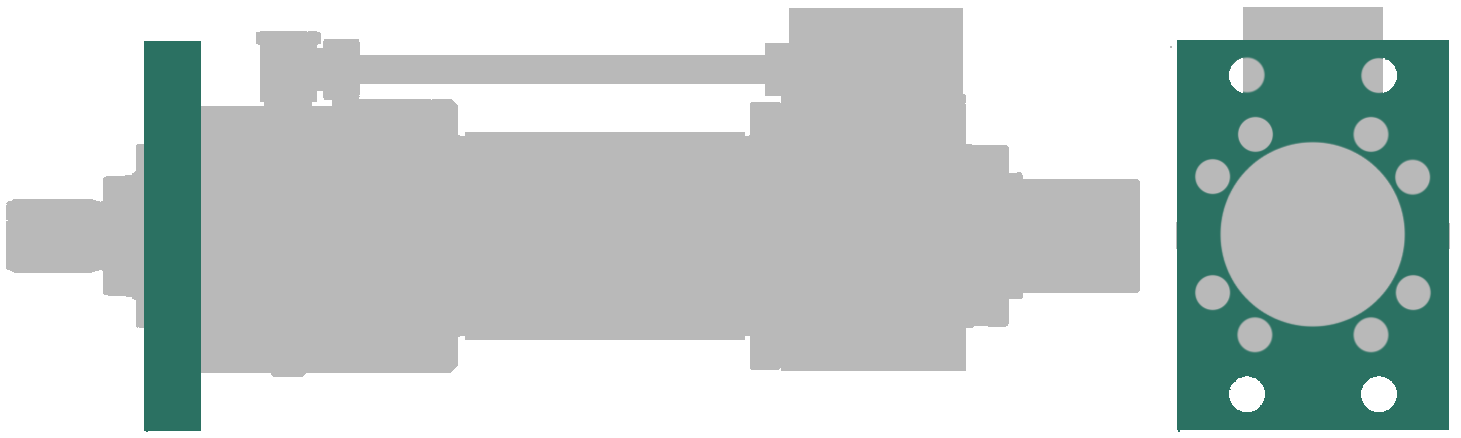

![zwas1611_mf1 zwas1611_mf1](https://storzhydraulik.de/wp-content/uploads/2019/02/zwas1611_mf1.png)
MF1 rechteckiger Flansch am Zylinderkopf
![zwas1611_ms2 zwas1611_ms2](https://storzhydraulik.de/wp-content/uploads/2019/02/zwas1611_ms2.png)
MS2 Fußbefestigung
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)
![differentialzylinder_zbd1605_ Storz Hydraulik Differentialzylinder](https://storzhydraulik.de/wp-content/uploads/2018/11/differentialzylinder_zbd1605_.jpg)
Storz Hydraulik Differentialzylinder Storz Hydraulik Differentialzylinder
Technische Unterlagen

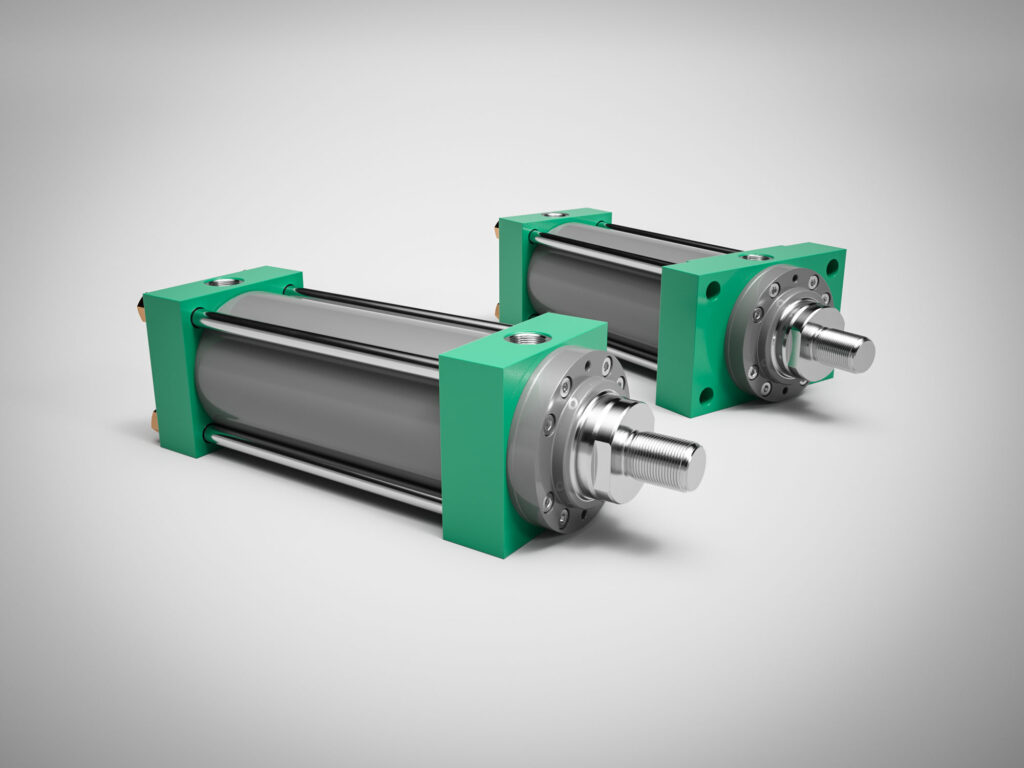

ZBD 1605 – Differential Hydraulikzylinder (DIN 24554) – Nenndruck 160 bar (16 MPa) – Zugankerbauart
Gut zu wissen: Der STORZ Differential Hydraulikzylinder der Normzylinder Reihe ZBD 1605 für den Betriebsdruck von 160 bar entspricht der DIN 24 554.
- internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
- gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
- jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet (entsprechende Flächenverhältnisse j=1,25 und j=2)
- standardmäßig 5 genormte Befestigungsarten und 5 Dichtungsvarianten zur Wahl
Technische Daten
Nenndruck: | 160 bar (16 MPa) |
Statischer Prüfdruck: | 240 bar (24 MPa) |
Kolbendurchmesser: | 40-250 mm |
Flächenverhältnis j: | 1,6 und 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0 – 1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführung möglich |
Befestigungsarten
![1605_me5 1605_me5](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_me5.png)
ME5 rechteckiger Flansch am Zylinderkopf
![1605_me6 1605_me6](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_me6.png)

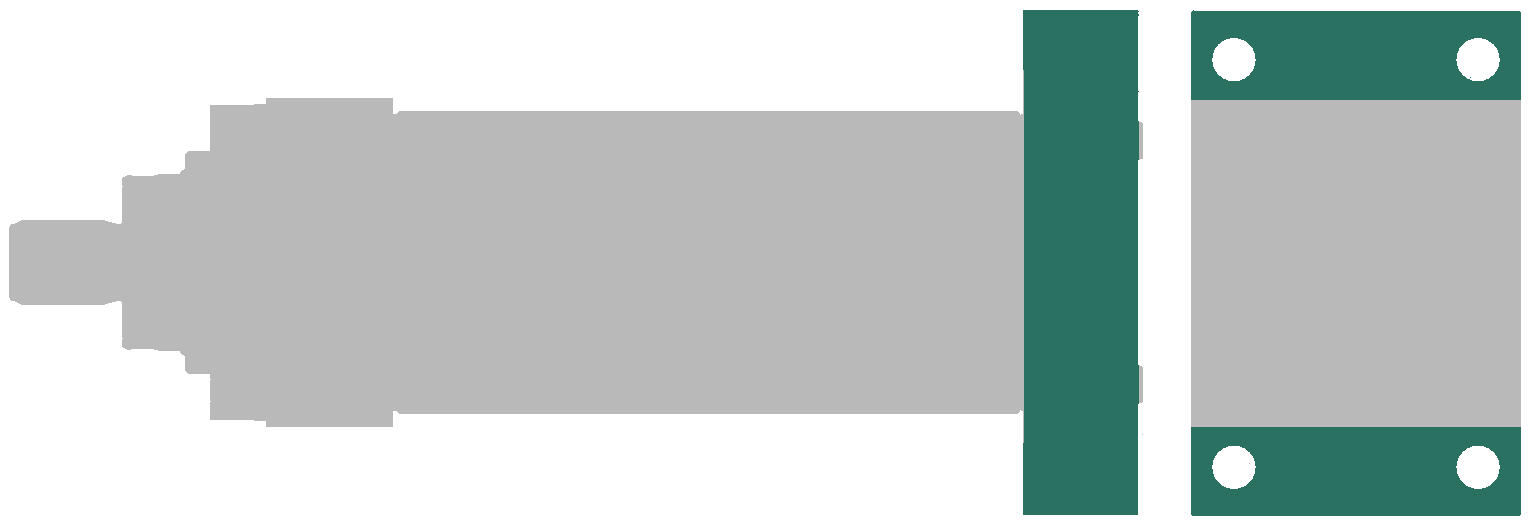

ME6 rechteckiger Flansch am Zylinderboden
![1605_mp5 1605_mp5](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_mp5.png)

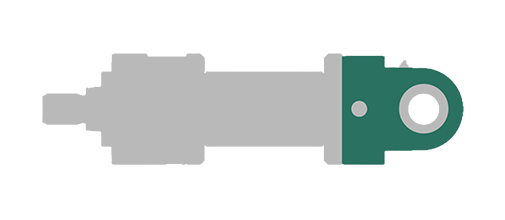

MP5 Gelenkauge am Zylinderboden

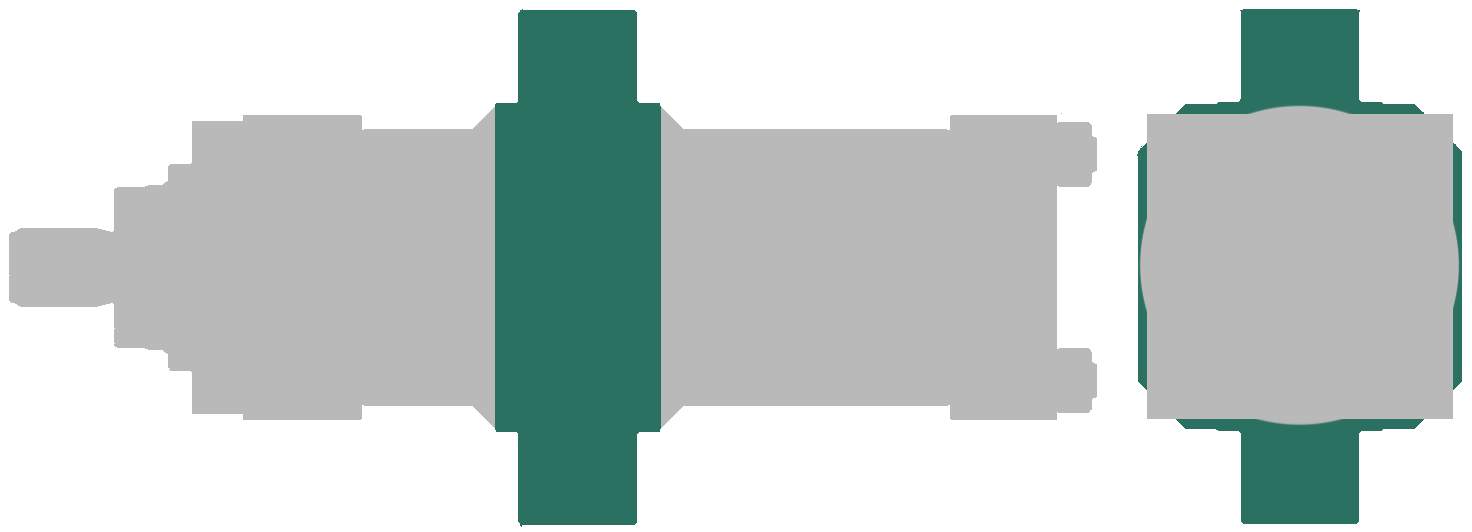

![1605_mt4 1605_mt4](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_mt4.png)
MT4 Schwenkzapfen variabel
![1605_ms2 1605_ms2](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_ms2.png)

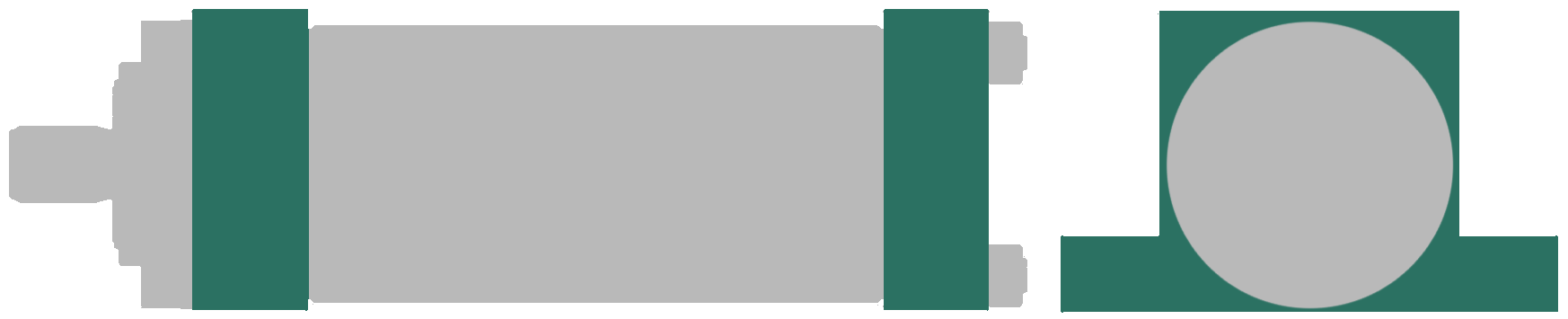

MS2 seitliche Fußbefestigung
![1001_a-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_a-.png)
![1001_b-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_b-.png)
![1001_ca-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_ca-.png)
![1001_b-](https://storzhydraulik.de/wp-content/uploads/2018/11/1001_b-.png)
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)
![differential cylinder_zbd1606_zb2001_ Storz Hydraulik Differentialzylinder](https://storzhydraulik.de/wp-content/uploads/2019/02/differentialzylinder_zbd1606_zb2001_.jpg)
Storz Hydraulik Differentialzylinder Storz Hydraulik Differentialzylinder
Technische Unterlagen

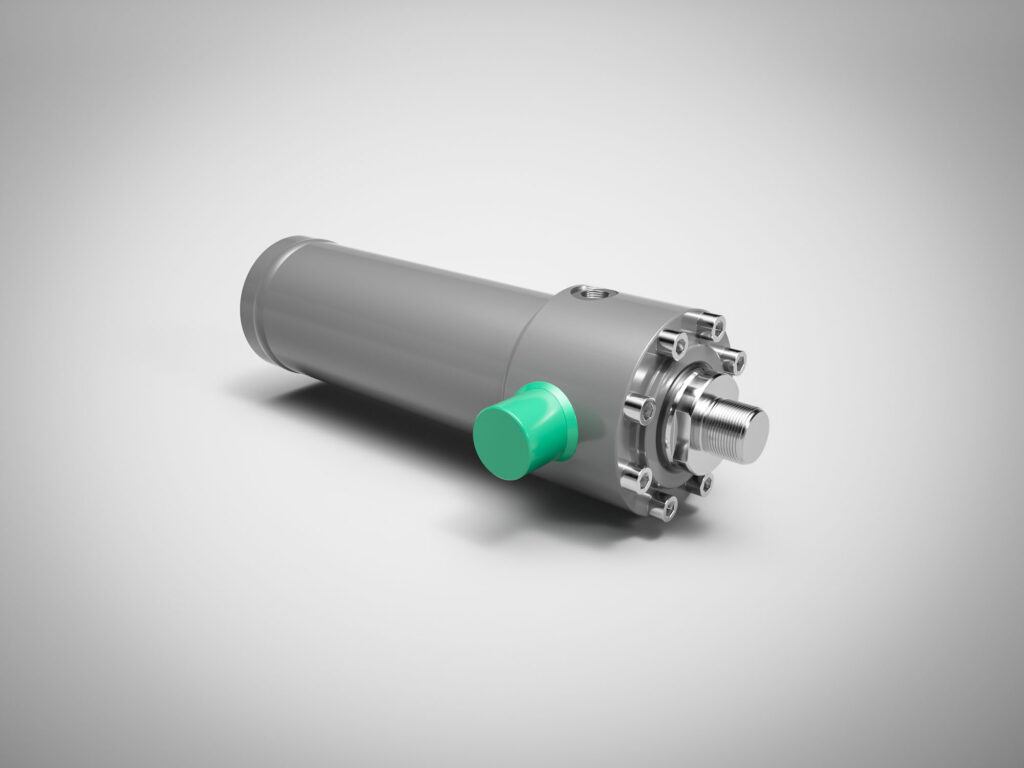

ZB 2001 – Differential Hydraulikzylinder (Storz Standard) – Nenndruck 160 bar (16 MPa)
Gut zu wissen: Die STORZ Differential Hydraulikzylinder Reihe ZB 2001 ist eine für den allgemeinen Industrieeinsatz konzipierte Zylinderreihe in Schweißkonstruktion mit 160 bar Betriebsdruck.
- für ein breites Anwendungsspektrum in 6 verschiedene Befestigungsarten und mehrere Dichtungsvarianten zur Verfügung
- enge Durchmesserabstufung für eine technisch optimale und kostengünstige Auslegung von Hydroanlagen
- standardmäßig für eine Zylindergröße 2 Kolbenstangendurchmesser zur Verfügung (j=1,4 und j=2)
- Kolbenstangen wahlweise hartverchromt, induktionsgehärtet oder induktionsgehärtet und hartverchromt
Technische Daten
Nenndruck: | 160 bar (16 MPa) |
Statischer Prüfdruck: | 240 bar (24 MPa) |
Flächenverhältnis j: | 1,4 und 2 |
Temperaturbereich: | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0-0,5 m/s |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten
![2001_s 2001_s](https://storzhydraulik.de/wp-content/uploads/2019/02/2001_s.png)

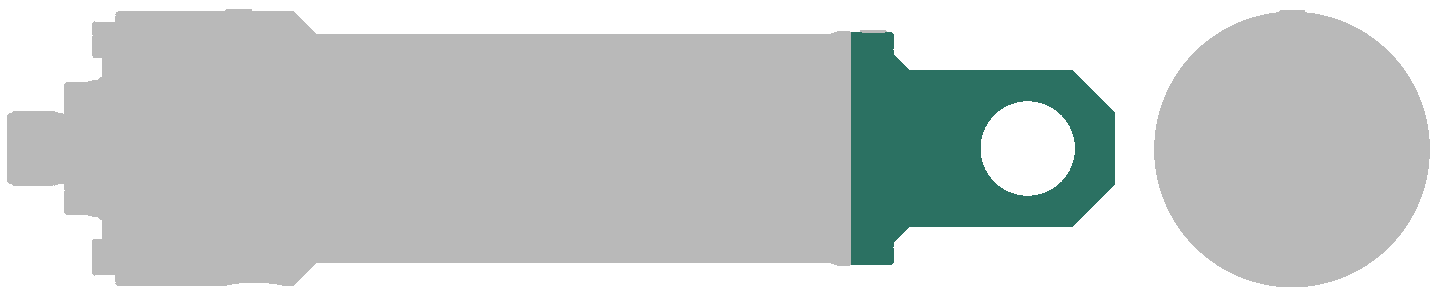

S Schwenkauge am Zylinderboden
![2001_sg 2001_sg](https://storzhydraulik.de/wp-content/uploads/2019/02/2001_sg.png)

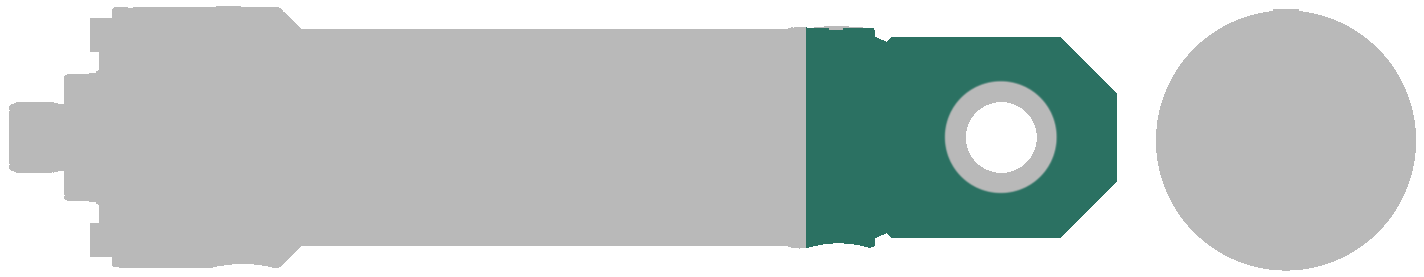

SG Schwenkauge mit Gelenklager am Zylinderboden

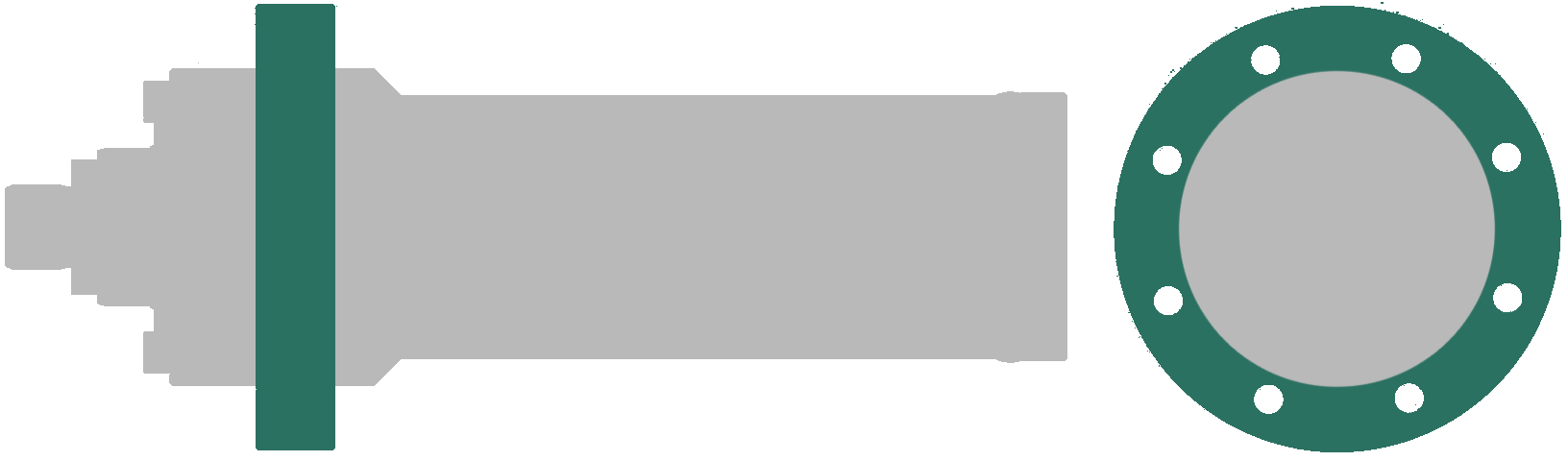

![2001_f 2001_f](https://storzhydraulik.de/wp-content/uploads/2019/02/2001_f.png)
F runder Flansch am Zylinderkopf
![2001_p 2001_p](https://storzhydraulik.de/wp-content/uploads/2019/02/2001_p.png)

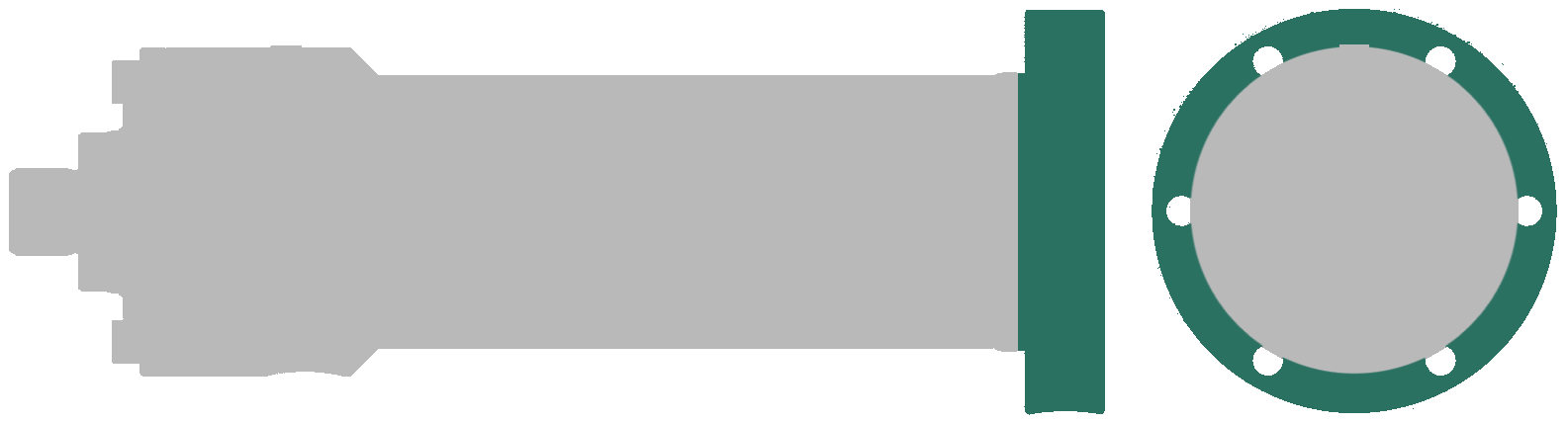

P Bodenplatte am Zylinderboden
![2001_sz 2001_sz](https://storzhydraulik.de/wp-content/uploads/2019/02/2001_sz.png)

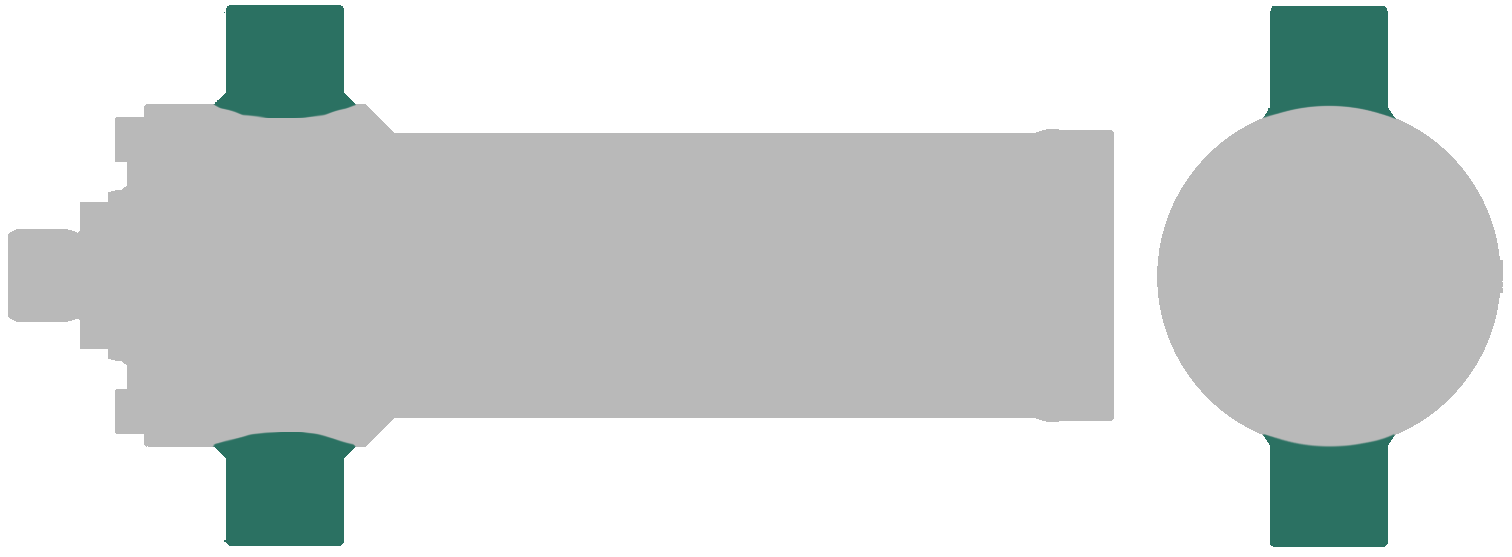

SZ Schwenkzapfen
![2001_l 2001_l](https://storzhydraulik.de/wp-content/uploads/2019/02/2001_l.png)

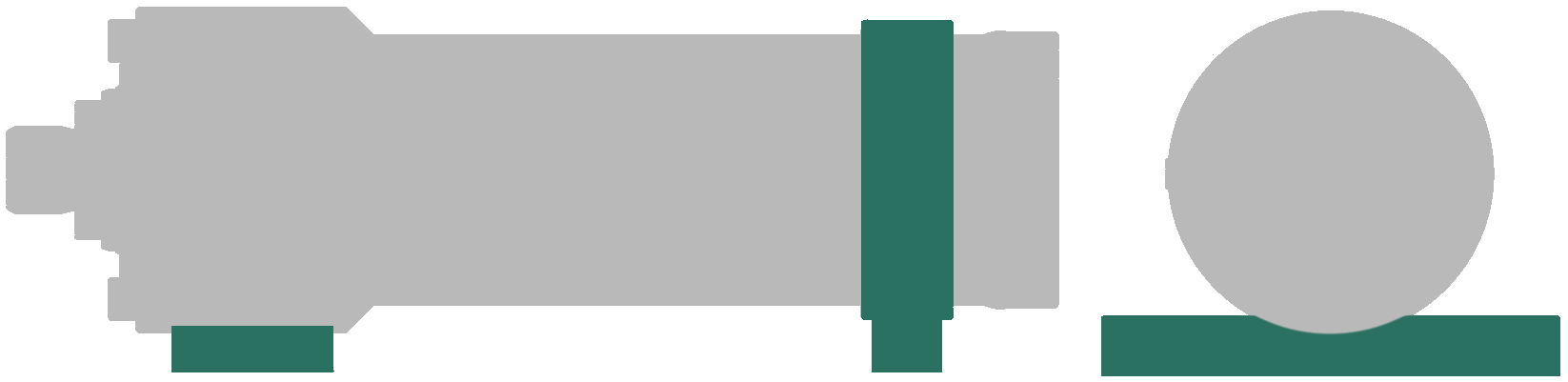

L Fußausführung
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)
![differential cylinder_zw2511_ Storz Hydraulik Differentialzylinder](https://storzhydraulik.de/wp-content/uploads/2019/02/differentialzylinder_zw2511_.jpg)
Storz Hydraulik Differentialzylinder Storz Hydraulik Differentialzylinder
Technische Unterlagen
ZBD 2511 – Differential Hydraulikzylinder (ISO 6022) – Nenndruck 250 bar (25 MPa)
Gut zu wissen: Die STORZ Differential Hydraulikzylinder der Normzylinder Reihe ZBD 2511 für den Betriebsdruck von 250 bar entspricht der ISO-Norm 6022, DIN-Norm 24333 und VW-Norm 39D921.
- internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
- gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
- jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet (entsprechende Flächenverhältnisse j=1,6 und j=2)
- standardmäßig 5 genormte Befestigungsarten und 6 Dichtungsvarianten
- Leitungsanschlüsse, Entlüftungen und Drosselschrauben in ihrer Position frei wählbar
Technische Daten
Nenndruck: | 250 bar (25 MPa) |
Statischer Prüfdruck: | 375 bar (37,5 MPa) |
Kolbendurchmesser: | 40-250 mm (größer als Sonderausführung) |
Flächenverhältnis j: | 1,6 und 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0 – 1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten
![2511_a 2511_a](https://storzhydraulik.de/wp-content/uploads/2019/02/2511_a.png)

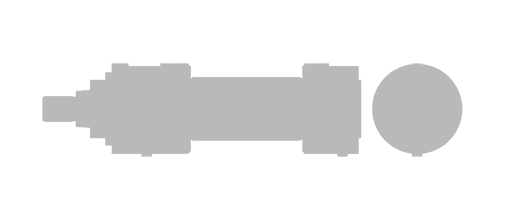

A Grundbauform

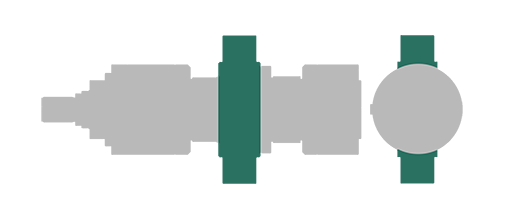

![2511_mt4 2511_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/2511_mt4.png)
MT4 Schwenkzapfen
![2511_mf3 2511_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/2511_mf3.png)
MF3 runder Flansch am Zylinderkopf
![2511_mf4 2511_mf4](https://storzhydraulik.de/wp-content/uploads/2019/02/2511_mf4.png)
MF4 runder Flansch am Zylinderboden

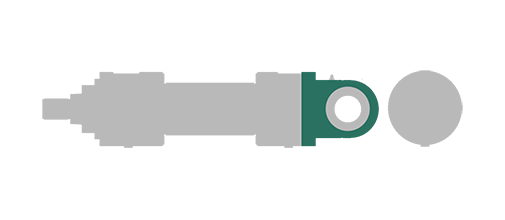

![2511_mp4 2511_mp4](https://storzhydraulik.de/wp-content/uploads/2019/02/2511_mp4.png)
MP4 Schwenkauge am Zylinderboden

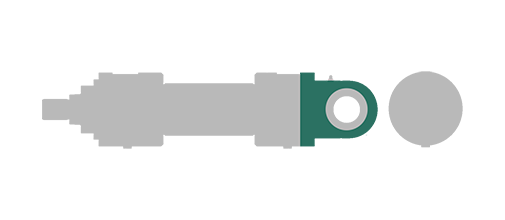

![2511_mp6 2511_mp6](https://storzhydraulik.de/wp-content/uploads/2019/02/2511_mp6.png)
MP6 Gelenkauge am Zylinderboden
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)
![differential cylinder_zbd1606_2512_ Storz Hydraulik Differentialzylinder](https://storzhydraulik.de/wp-content/uploads/2019/02/differentialzylinder_zbd1606_2512_.jpg)
Storz Hydraulik Differentialzylinder Storz Hydraulik Differentialzylinder
Technische Unterlagen
ZBD 2512 – Differential Hydraulikzylinder (CDH1) – Nenndruck 250 bar (25 MPa)
Gut zu wissen: Die STORZ Differential Hydraulikzylinder Normzylinder Reihe ZBD 2512 für den Betriebsdruck 250 bar ist austauschbar mit der CDH1 Baureihe.
- internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
- gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
- jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet
- standardmäßig 6 Befestigungsarten und 6 Dichtungsvarianten zur Wahl
- Position des Leitungsanschlusses sowie Entlüftung, Anlaufventil und Drosselschraube frei wählbar, Standard (genannte Reihenfolge) 1,2,3,4.
Bitte beachten: Anbauteile bitte separat bestellen.
Technische Daten
Nenndruck: | 250 bar (25 MPa) |
Statischer Prüfdruck: | 375 bar (37,5 MPa) |
Kolbendurchmesser: | 40-250 mm (größer als Sonderausführung) |
Flächenverhältnis j: | 1,6 und 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0 – 1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten

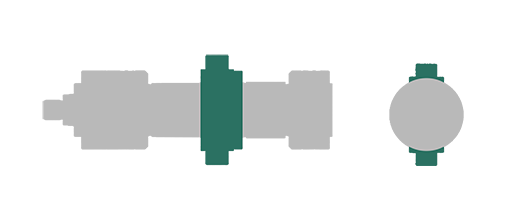

![2512_mt4 2512_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/2512_mt4.png)
MT4 Schwenkzapfen
![2512_mf3 2512_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/2512_mf3.png)
MF3 Rundflansch am Zylinderkopf
![2512_mf4 2512_mf4](https://storzhydraulik.de/wp-content/uploads/2019/02/2512_mf4.png)

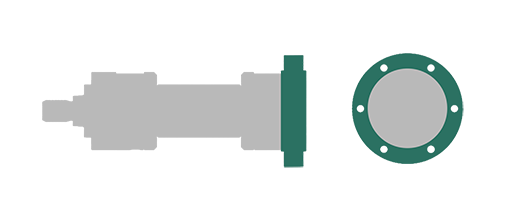

MF4 Rundflansch am Zylinderboden
![2512_mp3 2512_mp3](https://storzhydraulik.de/wp-content/uploads/2019/02/2512_mp3.png)

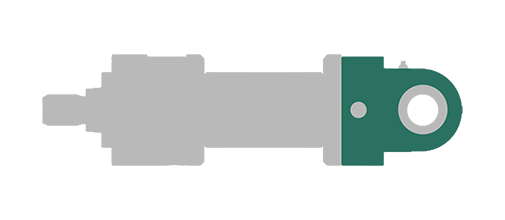

MP3 Schwenkauge am Boden
![2512_mp5 2512_mp5](https://storzhydraulik.de/wp-content/uploads/2019/02/2512_mp5.png)
MP5 Gelenkauge am Boden
![2512_ms2 2512_ms2](https://storzhydraulik.de/wp-content/uploads/2019/02/2512_ms2.png)
MS2 Fußbefestigung
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)
![zbi2511_1535 zbi2511_1535](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi2511_1535.jpg)
Technische Unterlagen

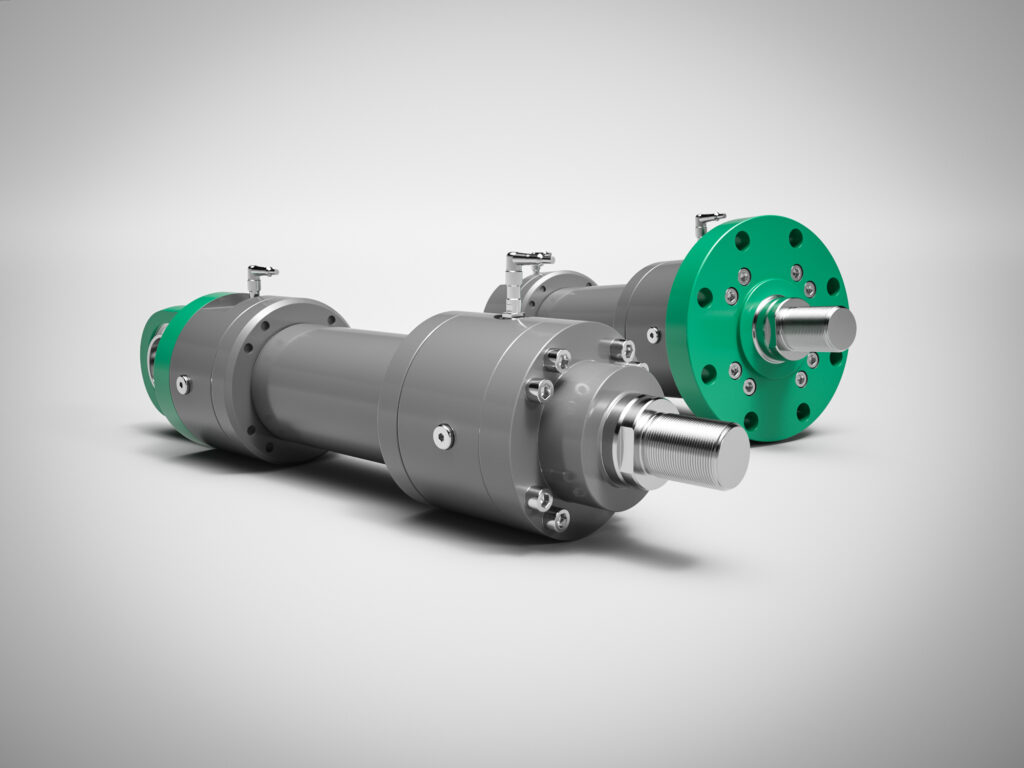

ZBI 2511 – Differential Hydraulikzylinder (ISO 6022) – Nenndruck 250 bar (25 MPa) Induktivabfrage
Gut zu wissen: Die STORZ Differential Hydraulikzylinder ZBI 2511 wurde als Ergänzung zum Normzylinder ZBD 2511 entwickelt. Die Hydraulikzylinder haben eingebaute Näherungsschalter zur Meldung der Endlage.
- zur elektrischen Überwachung der Kolbenendlage, Hubzahl oder Hubfolge ganz ohne aufwendige Konstruktionen für die Befestigung äußerer Endschalter
- ausgelegt auf einen Betriebsdruck von 250 bar
- für einen breiten Anwendungsbereich in 5 Befestigungsarten und 6 Dichtungsvarianten zur Verfügung
- Einbauabmessungen entsprechend ISO 6022, DIN 24 333 und VW 39D921
- kompakte, berührungslose Näherungsschalter druckfest bis 500 bar
- elektrischer Anschluss per Steckverbindung
Technische Daten
Nenndruck: | 250 bar (25 MPa) |
Statischer Prüfdruck: | 375 bar (37,5 MPa) |
Kolbendurchmesser: | 40-250 mm (größer als Sonderausführung) |
Flächenverhältnis j: | 1,6 und 2 |
Temperaturbereich: | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0 – 1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Elektrische Daten
Betriebsspannung U: | 10-30 V |
Schaltabstand Sr: | 1,2 +/-0,2 mm |
Schalthysterese: | <20% vom Schaltabstand |
Leerlaufstrom: | <=10 mA |
Strombelastbarkeit IA: | <=200 mA (bei 80 °C) |
Reproduzierbarkeit R: | <=5 % |
Schaltfrequenz: | 1 kHz |
Betriebstemperatur: | -20…+80 °C |
Ausgangsfunktion: | Schließer |
Reststrom IR: | <=80 µA im Lastkreis bei gesperrtem Schalter |
Mechanische Daten
Gehäusewerkstoff: | Werkstoff-Nr.: 4104 |
Anschlussart: | Steckverbindung |
Kabelart: | 3m Kabel, 3×0,34 mm |
Schutzart: | DIN 40050 IP68 |
Schaltbild
![zbi-2511_circuit diagram zbi-2511_circuit diagram](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/zbi-2511_schaltbild-jpg-qd36jre0tsiur010yxyh4sr6uug5vdkrv6e5524hua.webp)
Befestigungsarten
![zbi2511_a zbi2511_a](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi2511_a-1.png)
A Grundbauform
![zbi2511_mt4 zbi2511_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi2511_mt4.png)

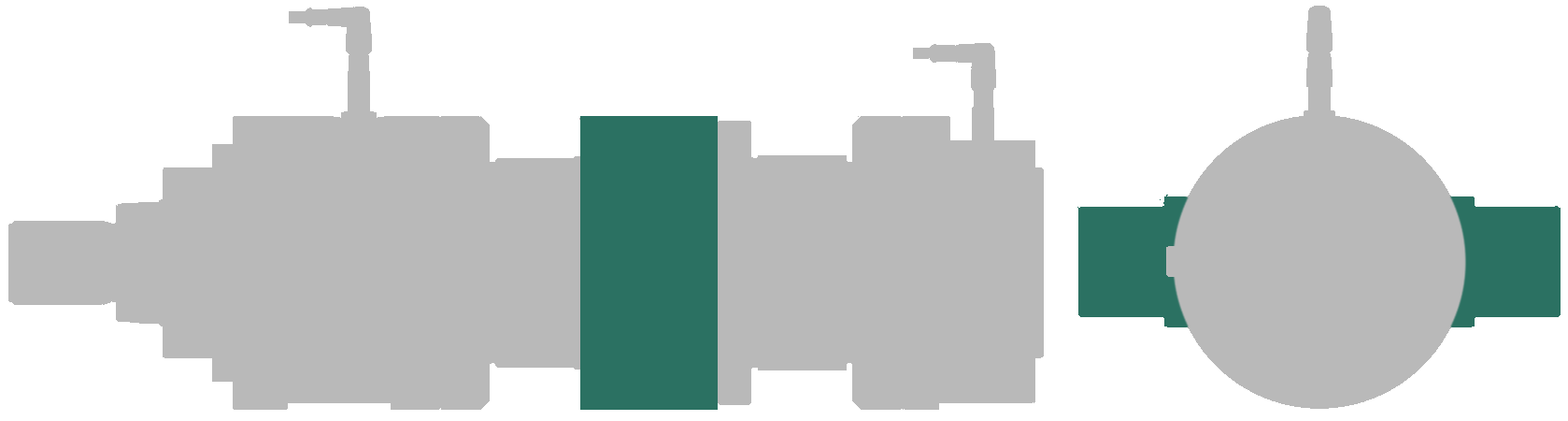

MT4 Schwenkzapfen
![zbi2511_mf3 zbi2511_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi2511_mf3-1.png)

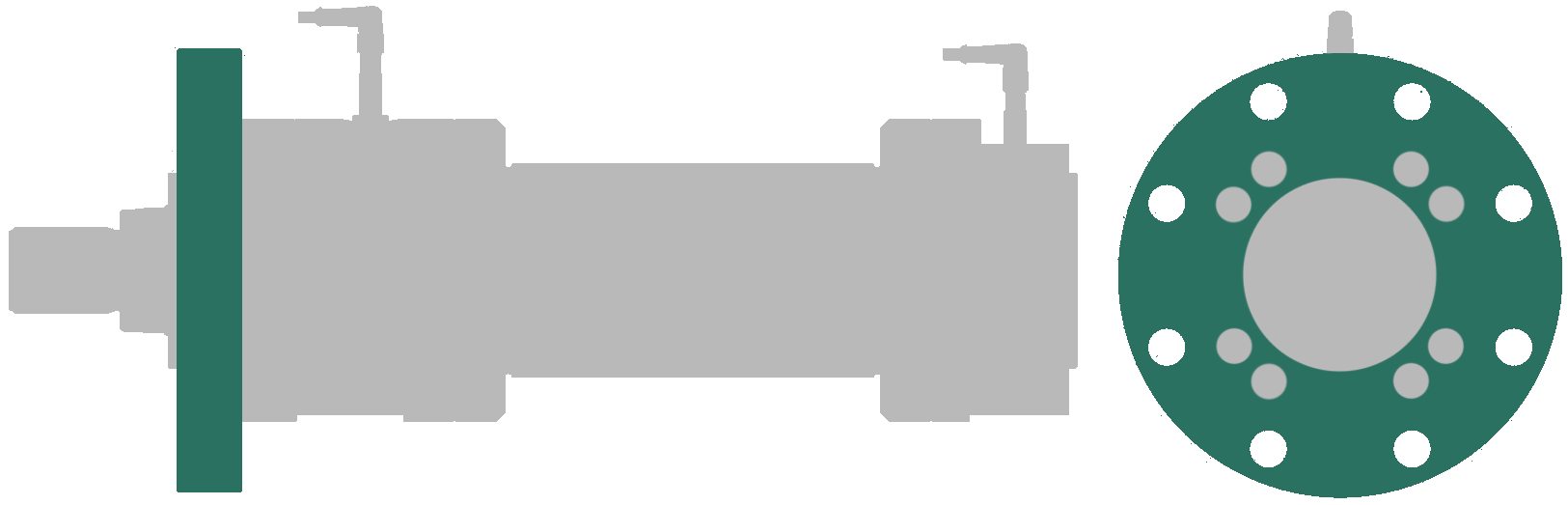

MF3 Rundflansch am Zylinderkopf
![zbi2511_mf4 zbi2511_mf4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi2511_mf4-1.png)

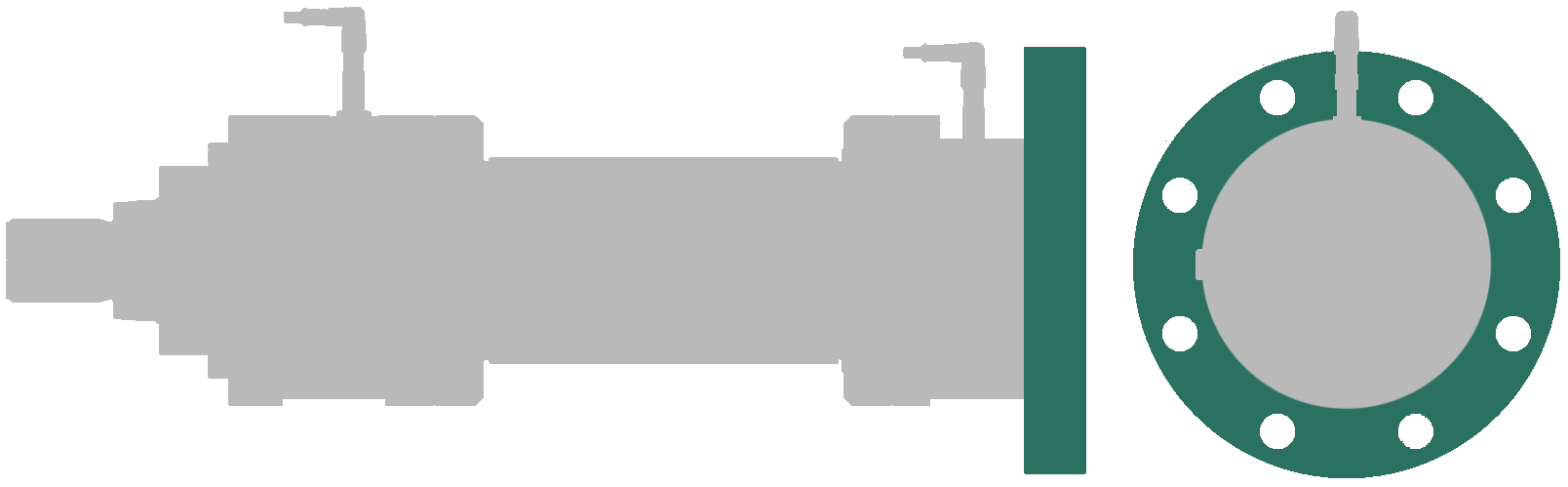

MF4 Rundflansch am Zylinderboden
![zbi2511_mp4 zbi2511_mp4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi2511_mp4-1.png)

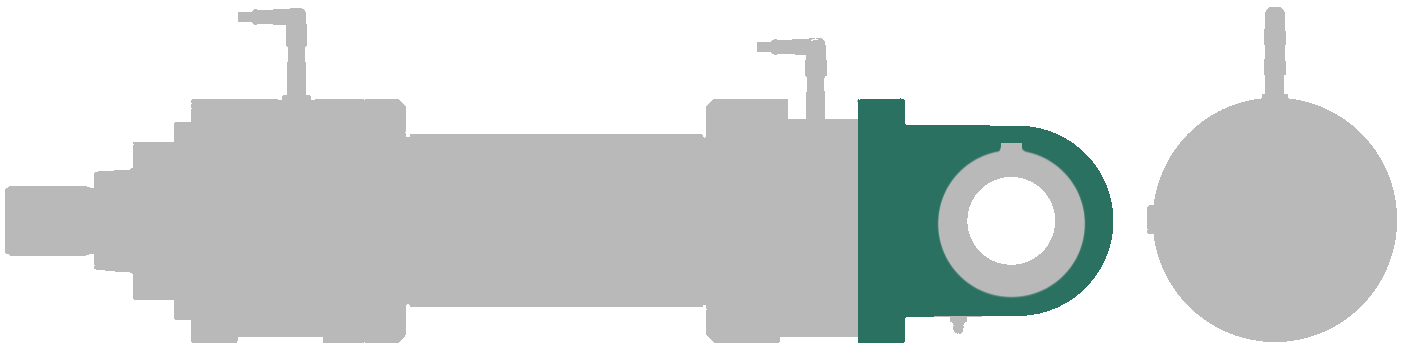

MP4 Schwenkauge
![zbi2511_mp6 zbi2511_mp6](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi2511_mp6-1.png)

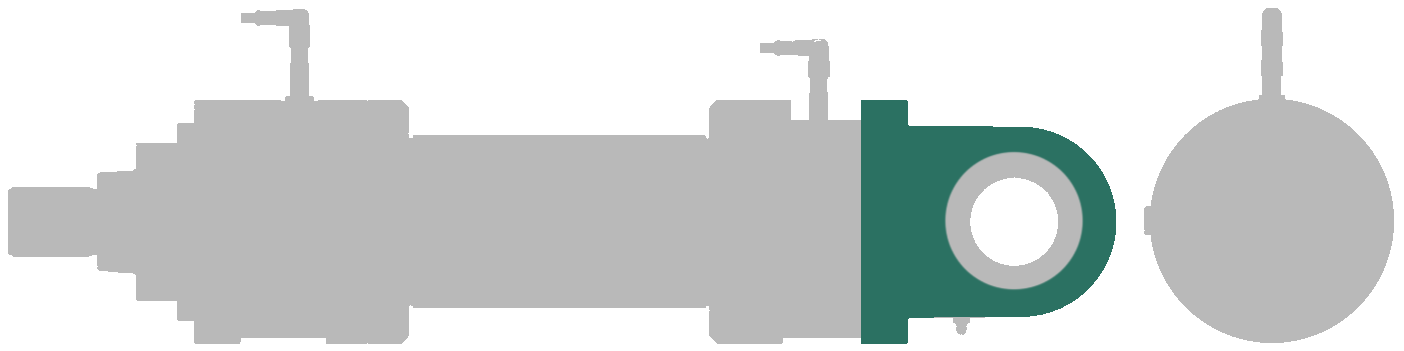

MP6 Gelenkauge
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)

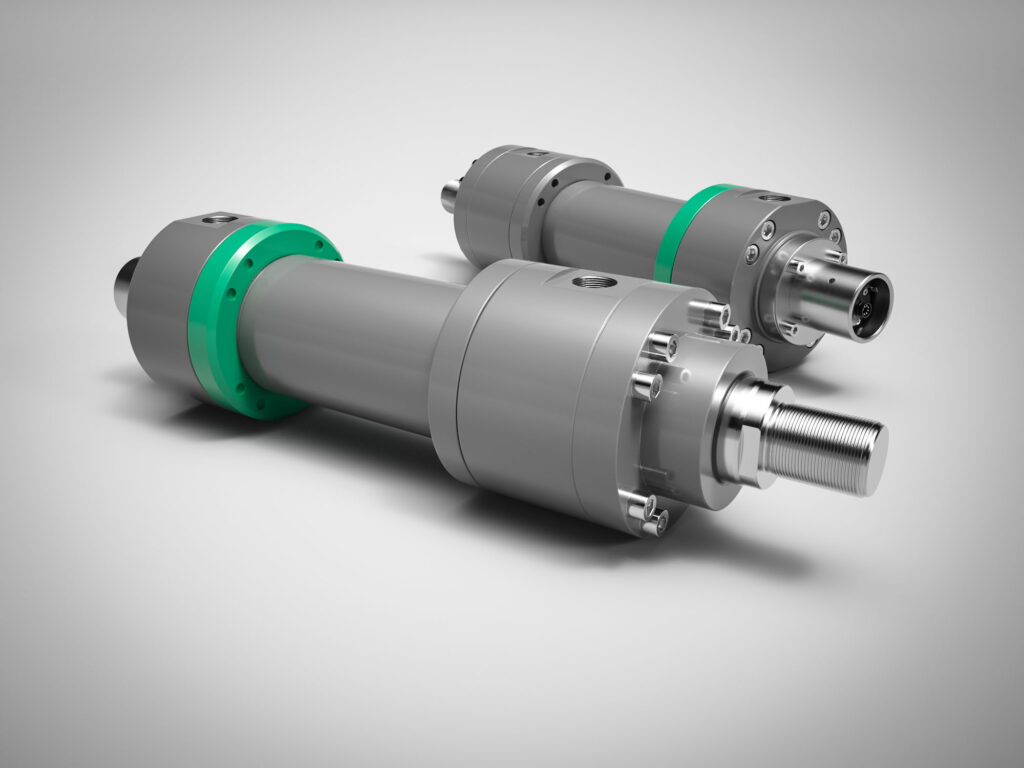

![differential cylinder_zw2511_ Storz Hydraulik Differentialzylinder](https://storzhydraulik.de/wp-content/uploads/2019/02/differentialzylinder_zw2511_-1.jpg)
Storz Hydraulik Differentialzylinder Storz Hydraulik Differentialzylinder
Technische Unterlagen
ZW/ZWAS 2511 – Differential Hydraulikzylinder (ISO 6022) – Nenndruck 250 bar mit eingebautem Wegmesssystem
Gut zu wissen: STORZ Differential Hydraulikzylinder der Baureihe ZW 2511 bzw. ZWAS 2511 mit 250 bar Betriebsdruck sind mit einem Wegmesssystem ausgerüstet. Die Grundkonstruktion dieser Hydraulikzylinder ist von unserem Normzylinder ZBD 2511 abgeleitet. Die Einbaumaße entsprechen im Wesentlichen der ISO 6022, DIN 24333 und VW 39D921. Wir verwenden Wegmesssysteme im Standard von MTS oder Balluff.
- für einen breiten Anwendungsbereich in 3 Befestigungsarten zur Verfügung
- Betriebsdruck 250 bar (25 MPa)
- Kolbendurchmesser von 40 – 250 mm (standardmäßig je Kolbendurchmesser zwei Stangendurchmesser mit den Flächenverhältnissen j=1,6 und j=2 zugeordnet)
- für Wegmesssysteme verschiedener Hersteller
- gewählte Dichtungen und Kolbenstangenoberflächen und -werkstoffe zum Einsatz unter verschiedensten Bedingungen
- wahlweise mit einer angebauten Ventilanschlussplatte lieferbar
- auf Wunsch auch mit aufgebautem Proportional- oder Servoventil
- für Ventilanschlussplatten und evtl. mitzuliefernde Proportional- und Servoventile standardmäßig mit den Lochbildern NG6 und NG10 nach ISO 4401
- Gehäuse des Wegmesssystems durch Schutzrohr gegen mechanische Beschädigungen von außen geschützt
- Als Sonderversion auch mit MP6 Schwenkauge verfügbar
Bitte beachten: Linearitätsabweichung, Systemauflösung und Reproduzierbarkeit sind aus den Datenblättern der Wegaufnehmer ersichtlich.
Technische Daten
Nenndruck: | 250 bar (25 MPa) |
Statischer Prüfdruck: | 375 bar (37,5 MPa) |
Kolbendurchmesser: | 40-250 mm (andere auf Anfrage) |
Flächenverhältnis j: | 1,6 und 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0-1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten
Befestigungsarten für Baureihe ZW 2511 (ohne Anschlußplatte)
![zw2511_a zw2511_a](https://storzhydraulik.de/wp-content/uploads/2019/02/zw2511_a.png)
A Grundbauform
![zw2511_mt4 zw2511_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/zw2511_mt4.png)

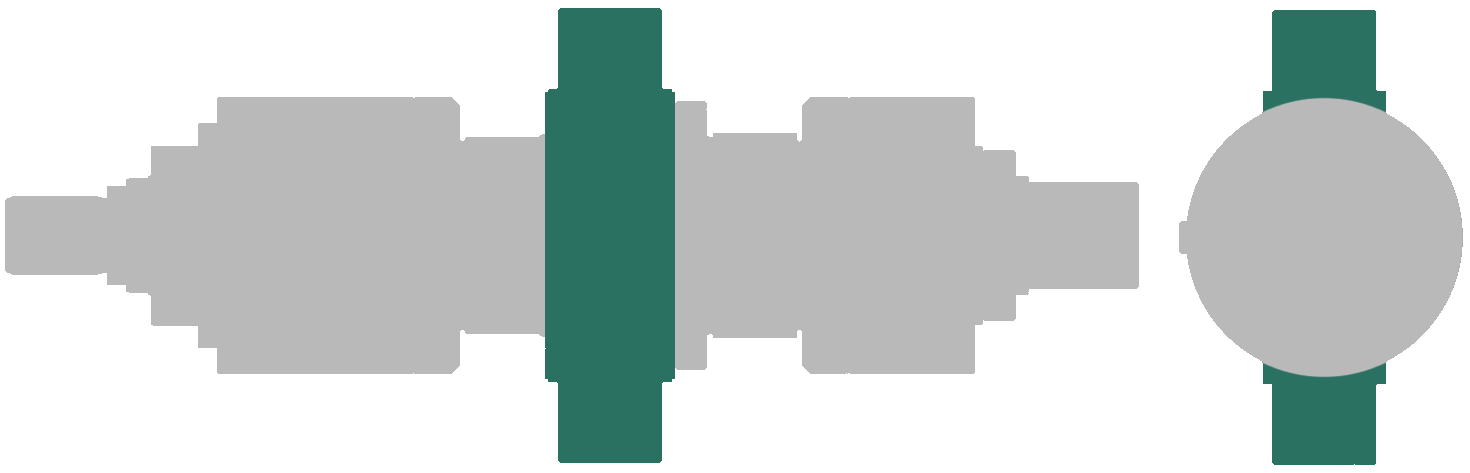

MT4 Schenkzapfen

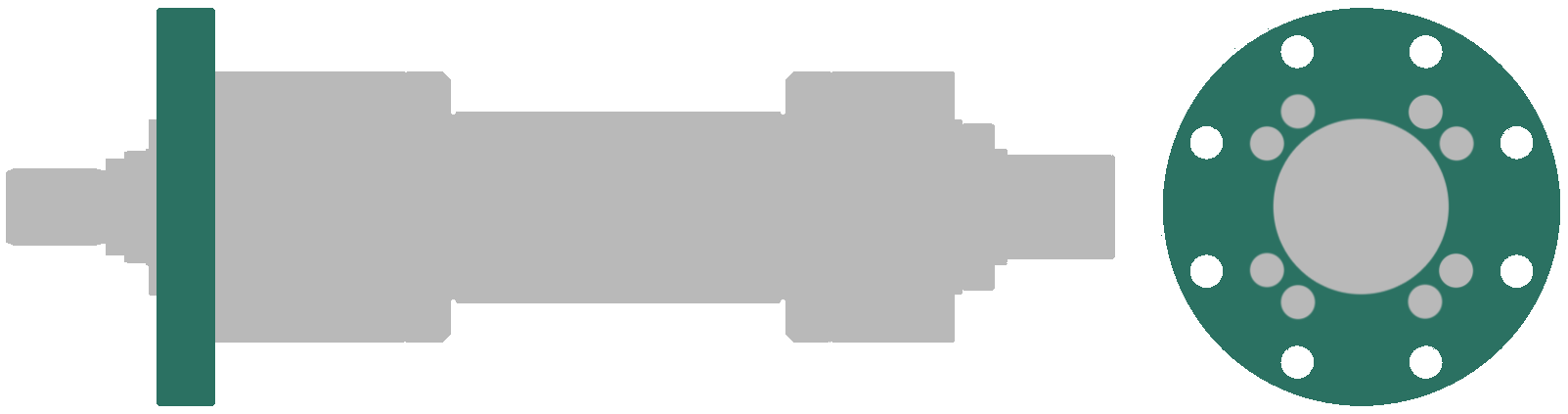

![zw2511_mf3 zw2511_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/zw2511_mf3.png)
MF3 runder Flansch am Zylinderkopf
Befestigungsarten für Baureihe ZWAS 2511 (mit Anschlußplatte)
![zwas2511_a zwas2511_a](https://storzhydraulik.de/wp-content/uploads/2019/02/zwas2511_a.png)
A Grundbauform
![zwas2511_mt4 zwas2511_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/zwas2511_mt4.png)
MT4 runder Flansch am Zylinderkopf
![zwas2511_mf3 zwas2511_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/zwas2511_mf3.png)
MF3 runder Flansch am Zylinderkopf
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)
![differential cylinder_zbd1606_zb2550_ Storz Hydraulik Differentialzylinder](https://storzhydraulik.de/wp-content/uploads/2019/02/differentialzylinder_zbd1606_zb2550_.jpg)
Storz Hydraulik Differentialzylinder Storz Hydraulik Differentialzylinder
Technische Unterlagen
ZB 2550 – Differential Hydraulikzylinder (Storz Standard) – Nenndruck 250 bar (25 MPa)
Gut zu wissen: Die STORZ Differential Hydraulikzylinder Reihe ZB 2550 mit dem Betriebsdruck von 250 bar ist für den universellen Einsatz entwickelt.
- standardmäßig in 7 verschiedenen Befestigungsarten und 4 Dichtungsvarianten
- günstige Baureihe
Bitte bei der Bestimmung der Befestigungsart beachten:
Zylinder kann nur Axialkräfte übernehmen
bei Druckbelastung bitte Knicksicherheit überprüfen
Technische Daten
Nenndruck: | 250 bar (25 MPa) |
Statischer Prüfdruck: | 375 bar (37,5 MPa) |
Kolbendurchmesser: | 25-100 mm |
Temperaturbereich: | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0-1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten
![2550_a 2550_a](https://storzhydraulik.de/wp-content/uploads/2019/02/2550_a.png)
A Grundbauform
![2550_mt4 2550_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/2550_mt4.png)

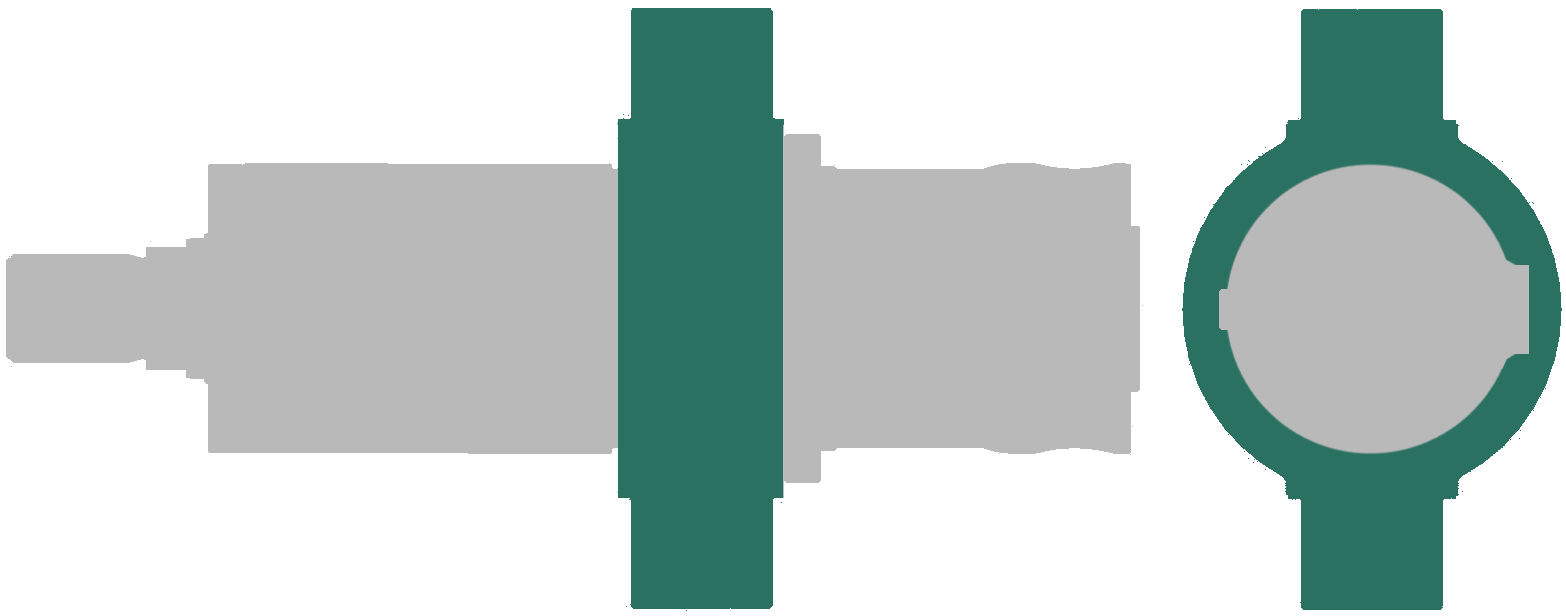

MT4 Schwenkzapfen

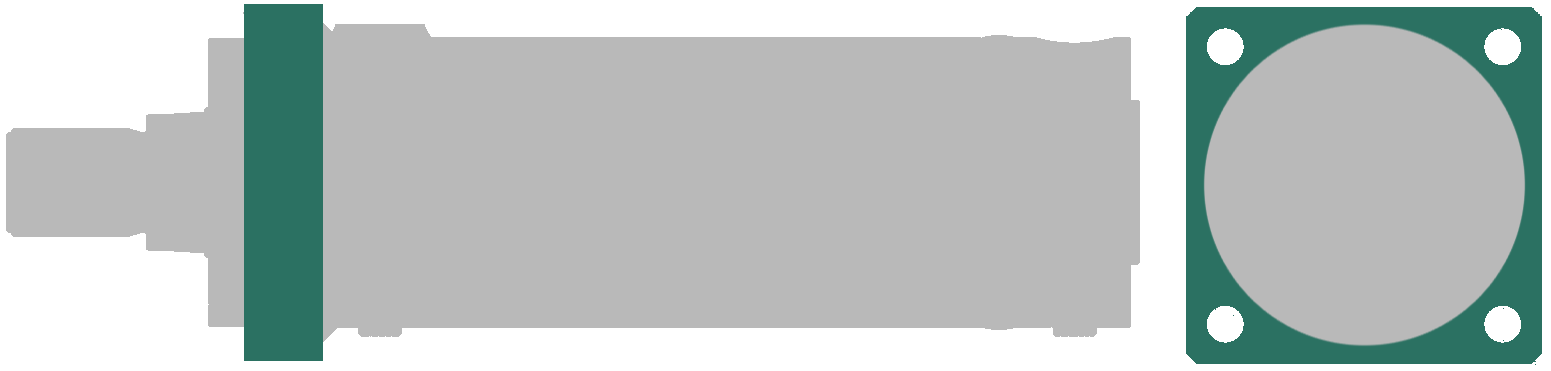

![2550_me9 2550_me9](https://storzhydraulik.de/wp-content/uploads/2019/02/2550_me9.png)
ME9 Quadratischer Flansch am Zylinderkopf
![2550_me10 2550_me10](https://storzhydraulik.de/wp-content/uploads/2019/02/2550_me10.png)

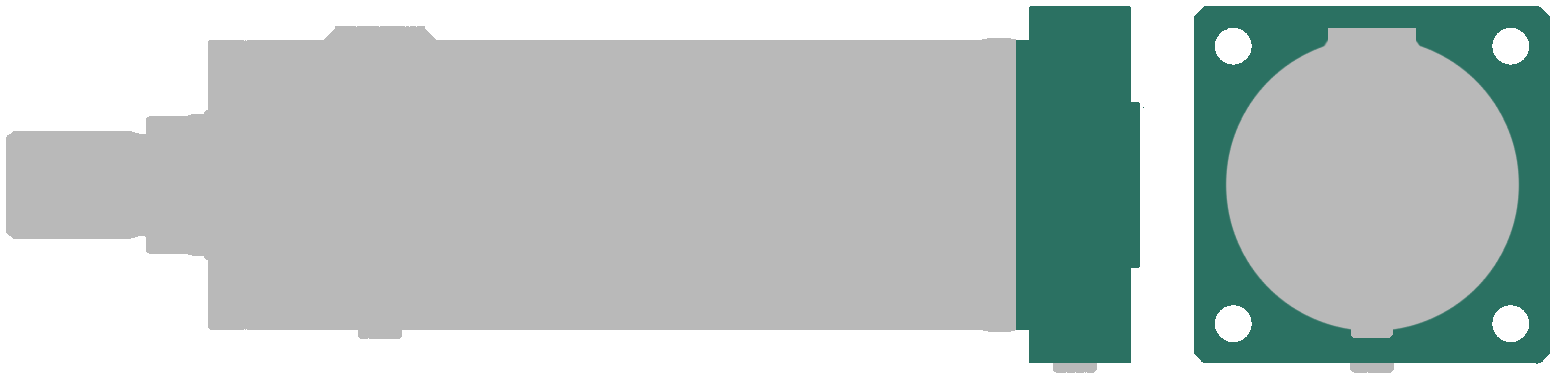

ME10 Quadratischer Flansch am Zylinderboden

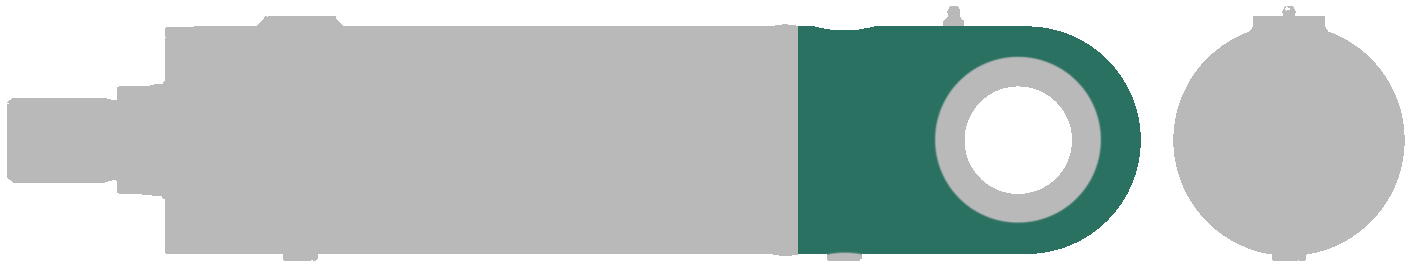

![2550_mp5 2550_mp5](https://storzhydraulik.de/wp-content/uploads/2019/02/2550_mp5.png)
MP5 Gelenkauge
![2550_mp3 2550_mp3](https://storzhydraulik.de/wp-content/uploads/2019/02/2550_mp3.png)

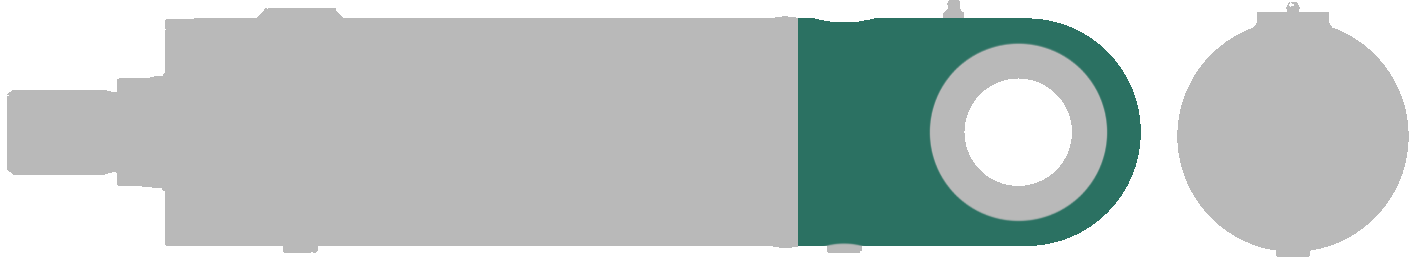

MP3 Schwenkauge
![2550_mr3 2550_mr3](https://storzhydraulik.de/wp-content/uploads/2019/02/2550_mr3.png)

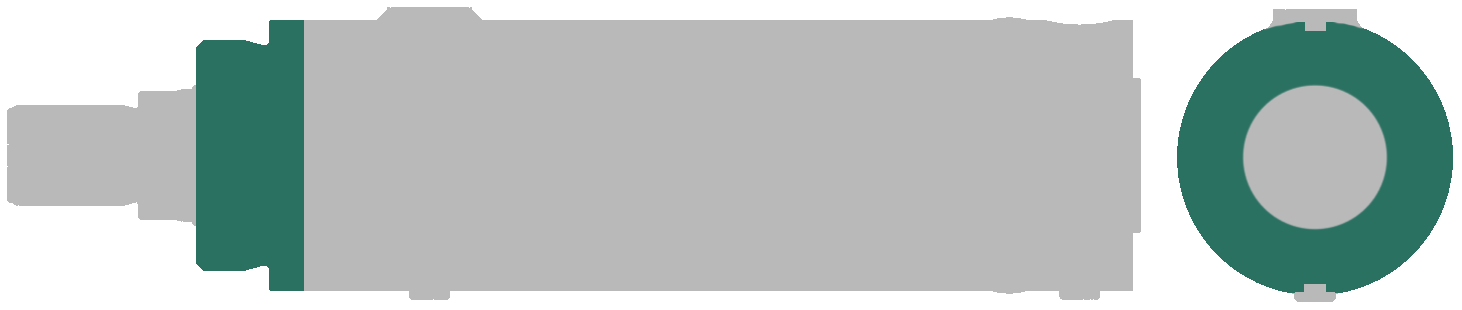

MR3 Gewinde kopfseitig
![](https://storzhydraulik.de/wp-content/uploads/bfi_thumb/dummy-transparent-qd36jf63dv1ipfgv1fq859t0o4a2vi1b8vgmwng25k.png)
![zbd3501_1535 zbd3501_1535](https://storzhydraulik.de/wp-content/uploads/2019/02/zbd3501_1535.jpg)
Technische Unterlagen

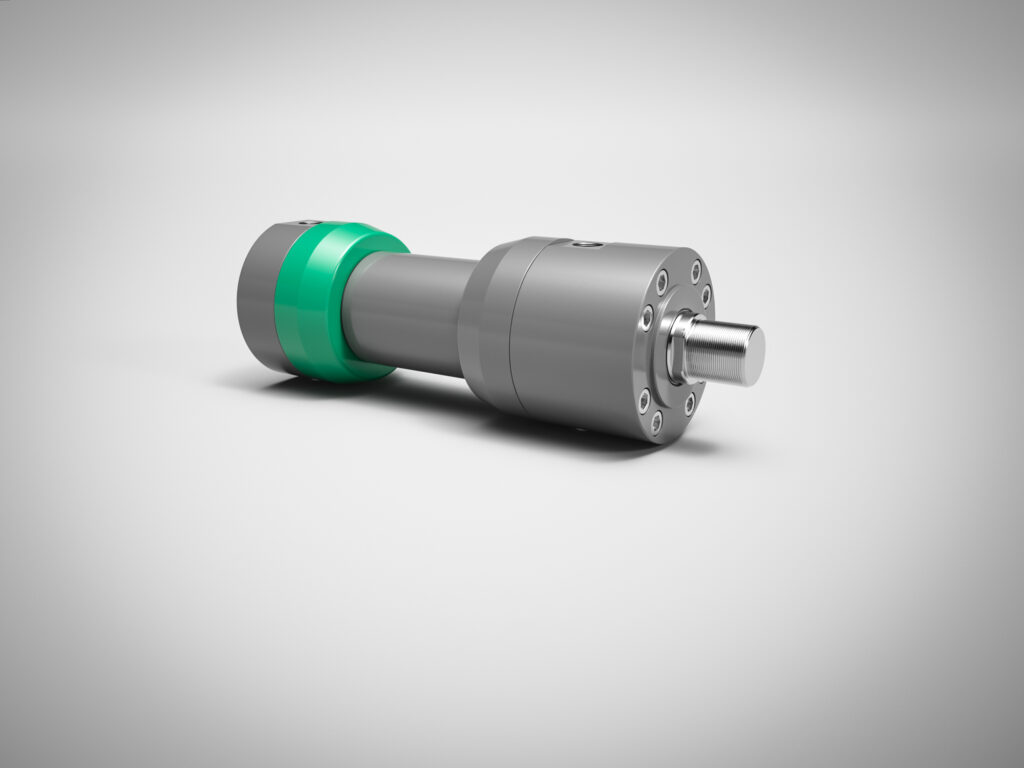

ZBD 3501 – Differential Hydraulikzylinder – Nenndruck 350 bar (35 MPa)
Gut zu wissen: Diese STORZ Differential Hydraulikzylinder der Normzylinder Reihe ist ausgelegt für einen Betriebsdruck von 350 bar im quasi statischen Betrieb.
- jedem Zylinder-Durchmesser ist ein Kolbenstangen-Durchmesser mit dem Flächenverhältnis j=2 zugeordnet
- sämtliche Kolbenstangen induktionsgehärtet und hartverchromt
- in den 4 gängigsten Befestigungsarten
Bitte beachten: nicht für Anwendungsbereiche mit überwiegend hochfrequenter und schwellender Belastung
Technische Daten
Nenndruck: | 350 bar (35 MPa) |
Statischer Prüfdruck: | 375 bar (37,5 MPa) |
Kolbendurchmesser: | 50-100 mm |
Flächenverhältnis j: | 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0-1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-FlüssigkeitenHFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten
![3501_b 3501_b](https://storzhydraulik.de/wp-content/uploads/2019/02/3501_b.png)

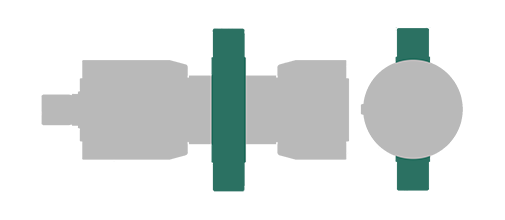

B Zylinder mit Schwenkzapfen
![3501_ca 3501_ca](https://storzhydraulik.de/wp-content/uploads/2019/02/3501_ca.png)
CA Rundflansch am Zylinderkopf
![3501_cb 3501_cb](https://storzhydraulik.de/wp-content/uploads/2019/02/3501_cb.png)

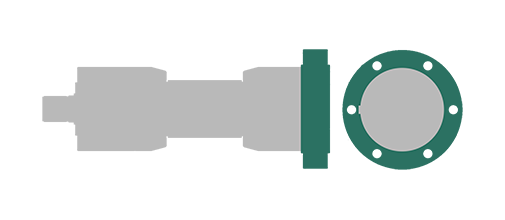

CB Rundflansch am Zylinderboden
![3501_db 3501_db](https://storzhydraulik.de/wp-content/uploads/2019/02/3501_db.png)

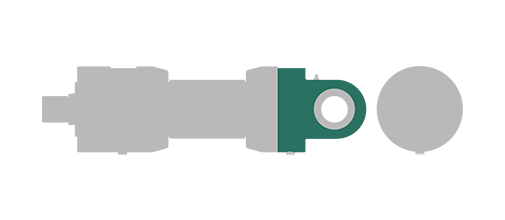

DB Gelenkauge am Zylinderboden
Jedes Projekt beginnt mit dem richtigen Kontakt
Damit Sie gleich bei der richtigen Person landen, geht es über die Bereichsauswahl schnell ans Ziel.
