Anstellzylinder

für Walzspaltregelung an Warm- und Kaltwalzwerken

Storz Hydraulik Anstellzylinder Storz Hydraulik Anstellzylinder

Technische Unterlagen

Sonderzylinder.pdf

PDF-Dokument [2.0 MB]

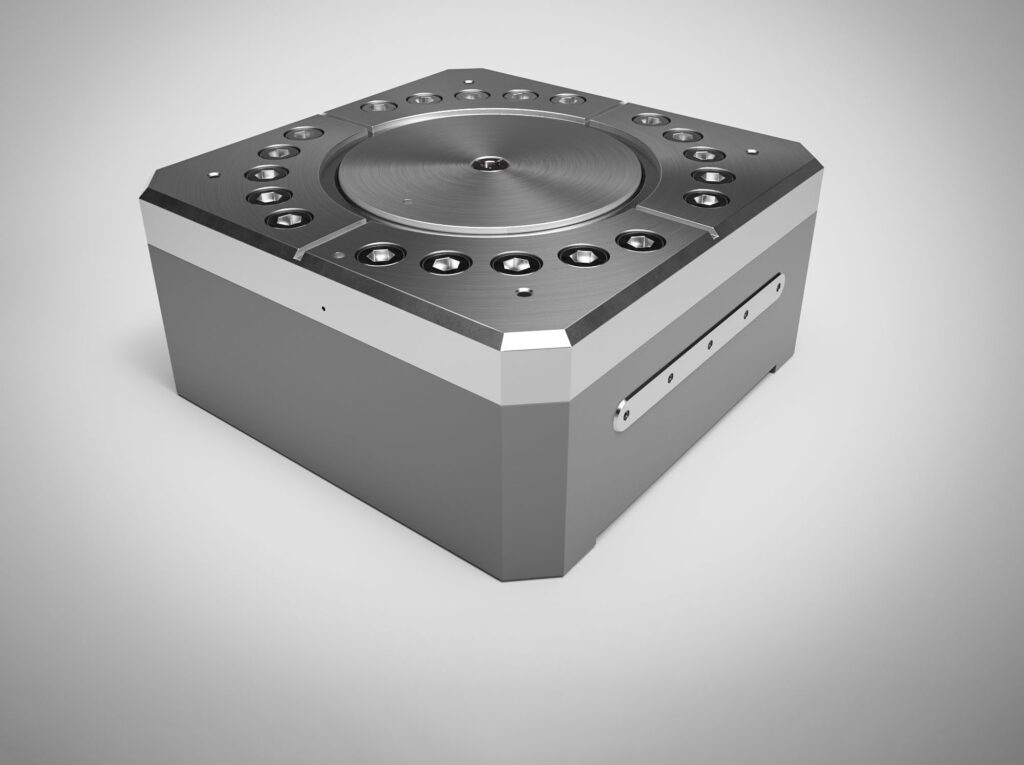

Anstellzylinder für Walzspaltregelung an Warm- und Kaltwalzwerken

Gut zu wissen: Die Anstellzylinder haben ein zentral eingebautes, digitales Wegmesssystem mit einer Auflösung bis 0,001 mm.

• mit einem Kolbendurchmesser von 160 bis 1200 mm lieferbar
• größere Abmessungen auf Anfrage
• angebauter Ventilblock mit elektronischen Druckaufnehmern, Servoventil, Druckschalter und elektromagnetisch entlastbarem Druckbegrenzungsventil für Überlastungsschutz und Schnellöffnung
• Ventilblock mit Aluminium-Abdeckhaube bei Einbau der Anstellzylinder unter der Stützwalzenlagerung, wahlweise mit Fremdbelüftung

Über Anstellzylinder

Anstellzylinder sind spezielle hydraulische Komponenten, die in einer Vielzahl von industriellen Anwendungen, einschließlich Walzwerken, eingesetzt werden, um präzise Bewegungen und Kräfte zu erzeugen. Sie spielen eine entscheidende Rolle in vielen Bereichen des Maschinenbaus, insbesondere in der Metallverarbeitung. Ein herausragendes Beispiel für ihre Anwendung ist die Walzspaltregelung in Warm- und Kaltwalzwerken.

Funktionsweise von Anstell-Hydraulikzylindern

Anstellzylinder bestehen aus einem Zylindergehäuse, einem Kolben, einer Kolbenstange und sind eine Art von Hydraulikzylinder. Diese Bewegung ermöglicht präzise Steuerung und Positionierung, was besonders in Anwendungen erforderlich ist, die eine genaue Kontrolle der Bewegung erfordern. Der Anstellzylinder wird häufig in Walzgerüsten verwendet, um die Walzkraft und den Arbeitswalzenabstand einzustellen und kann schnellen Lastwechseln folgen.

Vorteile von Anstellzylindern

1. Hohe Präzision: Anstellzylinder bieten eine hohe Genauigkeit bei der Positionierung, was sie ideal für Anwendungen macht, bei denen präzise Bewegungen erforderlich sind.
2. Kraftübertragung: Sie sind in der Lage, große Kräfte zu übertragen und die Kraft innerhalb des Hydraulikzylinders effizient zu regulieren, was sie besonders nützlich für schwere industrielle Anwendungen macht.
3. Vielseitigkeit: Anstellzylinder können in einer Vielzahl von Umgebungen und Anwendungen eingesetzt werden, von der Metallverarbeitung bis zur Automatisierungstechnik.
4. Langlebigkeit: Durch den Einsatz hochwertiger Materialien und Konstruktionstechniken sind Anstellzylinder langlebig und wartungsarm.

Anstellzylinder in der Walzspaltregelung

Die Walzspaltregelung ist ein kritischer Prozess in der Metallverarbeitung, insbesondere in Warm- und Kaltwalzwerken. Die Präzision und Effizienz dieses Prozesses hängen maßgeblich von der Fähigkeit ab, den Abstand zwischen den Walzen genau zu steuern. Hier kommen Anstellzylinder ins Spiel, die die Walzkraft regulieren, und verschiedene Betriebsmodi präzise und schnell anzupassen.

Warmwalzwerke im Walzwerk

In Warmwalzwerken wird das Metall bei hohen Temperaturen bearbeitet, was eine präzise Kontrolle des Walzspalts erfordert, um die gewünschte Materialdicke und -qualität zu erreichen. Der Durchmesser des Kolbens und der Kolbenstange im Anstellzylinder spielt eine entscheidende Rolle bei der Anpassung und Kontrolle der Walzwerkprozesse. Anstellzylinder werden verwendet, um den Walzspalt kontinuierlich anzupassen und sicherzustellen, dass das Metall gleichmäßig und präzise gewalzt wird. Dies ist besonders wichtig, um Materialfehler zu vermeiden und die Konsistenz des Endprodukts zu gewährleisten. Die Anstellzylinder werden in verschiedenen Konfigurationen eingesetzt, unter anderem in vertikalen Richtmaschinen.

Kaltwalzwerke

In Kaltwalzwerken wird das Metall bei Raumtemperatur bearbeitet. Die technischen Daten des instand gesetzten Hydraulikzylinders umfassen ein Gewicht von 7.000 kg. Die Anforderungen an die Präzision sind hier noch höher, da der Prozess empfindlicher auf Schwankungen im Walzspalt reagiert. Anstellzylinder ermöglichen eine exakte Steuerung des Walzspalts, was zu einer verbesserten Oberflächenqualität und Materialeigenschaften führt. Die Fähigkeit, den Walzspalt präzise zu regeln, ist entscheidend, um die gewünschten mechanischen Eigenschaften des Metalls zu erzielen.

Spezifische Vorteile von Anstellzylindern für die Walzspaltregelung

1. Erhöhte Produktqualität: Durch die präzise Steuerung des Walzspalts können Anstellzylinder dazu beitragen, die Qualität des gewalzten Metalls zu verbessern. Dies führt zu einer besseren Oberflächenbeschaffenheit und gleichmäßigen Materialeigenschaften, die den hohen technischen Anspruch erfüllen.
2. Reduzierter Ausschuss: Eine genaue Walzspaltregelung minimiert Materialfehler und Abweichungen, was zu weniger Ausschuss und Nacharbeit führt.
3. Effizienzsteigerung: Die Automatisierung der Walzspaltregelung durch den Einsatz von Anstellzylindern kann den Produktionsprozess beschleunigen und die Effizienz erhöhen.
4. Kosteneinsparungen: Durch die Reduzierung von Materialausschuss und Nacharbeit sowie die Verbesserung der Produktionseffizienz können Anstellzylinder zu erheblichen Kosteneinsparungen beitragen.

Auswahl und Implementierung von Anstellzylindern

Bei der Auswahl von Anstellzylindern für die Walzspaltregelung gibt es mehrere Faktoren zu berücksichtigen:

1. Kraftanforderungen: Die Zylinder müssen in der Lage sein, die erforderlichen Kräfte für die Walzspaltregelung bereitzustellen. Die technischen Spezifikationen und Daten wie Gewicht, Kolbendurchmesser und Kolbenstangendurchmesser sind entscheidend für die Auswahl.
2. Hub und Geschwindigkeit: Die Länge des Hubs und die Geschwindigkeit, mit der der Zylinder arbeitet, müssen den Anforderungen des spezifischen Prozesses entsprechen.
3. Materialien und Konstruktion: Die Materialien und die Konstruktion des Zylinders sollten auf die Betriebsbedingungen abgestimmt sein, um eine lange Lebensdauer und Zuverlässigkeit zu gewährleisten.
4. Steuerungssystem: Die Integration in das bestehende Steuerungssystem des Walzwerks ist entscheidend für die effiziente und präzise Regelung des Walzspalts.

Wartung und Instandhaltung

Die regelmäßige Wartung und Instandhaltung von Anstellzylindern ist entscheidend für deren langfristige Leistungsfähigkeit. Dies umfasst die Überprüfung der Dichtungen und Dichtungsringe auf Verschleiß, die Sicherstellung einer ausreichenden Schmierung und die Überprüfung der Hydraulikflüssigkeit auf Verunreinigungen. Eine Aluminium-Abdeckhaube kann dabei helfen, die Zylinder vor äußeren Einflüssen zu schützen. Neben dem Erhalten der Leistungsfähigkeit tragen regelmäßige Inspektion und Wartung auch dazu bei, Ausfallzeiten zu minimieren und die Lebensdauer der Zylinder zu verlängern.

Zukünftige Entwicklungen

Mit der fortschreitenden Technologieentwicklung werden auch die Anwendungsbereiche und die Effizienz von Anstellzylindern weiter verbessert. Zukünftige Entwicklungen könnten den Einsatz von intelligenten Steuerungssystemen und Sensoren umfassen, die eine noch präzisere und effizientere Walzspaltregelung ermöglichen. Diese Entwicklungen betreffen unter anderem vertikale Anstellzylinder für lange, schnelle Hubbewegungen in Walzgerüsten, unter anderem in vertikalen Stauchgerüsten. Darüber hinaus könnten neue Materialien und Konstruktionstechniken die Leistungsfähigkeit und Langlebigkeit der Zylinder weiter erhöhen.

Vorteile für den Kunden zusammengefasst

Anstellzylinder bieten Kunden in der modernen Metallverarbeitung zahlreiche Vorteile, insbesondere bei der Walzspaltregelung in Warm- und Kaltwalzwerken. Durch ihre Fähigkeit, präzise Bewegungen und Kräfte zu erzeugen, ermöglichen sie eine erhebliche Verbesserung der Produktqualität. Kunden profitieren von einer Reduzierung des Ausschusses und einer Steigerung der Produktionseffizienz, was zu niedrigeren Kosten und höherer Rentabilität führt. Die Anpassung an spezifische Anforderungen und die regelmäßige Wartung sorgen für eine zuverlässige und kosteneffiziente Lösung in industriellen Anwendungen. Dank fortschreitender Technologien und innovativer Methoden erweitern sich die Einsatzmöglichkeiten und Leistungsfähigkeit der Anstellzylinder kontinuierlich, was Kunden eine zukunftssichere Investition in ihre Produktionsprozesse ermöglicht.
