Druckübersetzer

Storz Produkte > Druckübersetzer

Hydrauliksysteme nach DIN, ISO

Druckübersetzer sind Vorrichtungen, die den hydraulischen Druck in eine andere Druckstufe umwandeln.

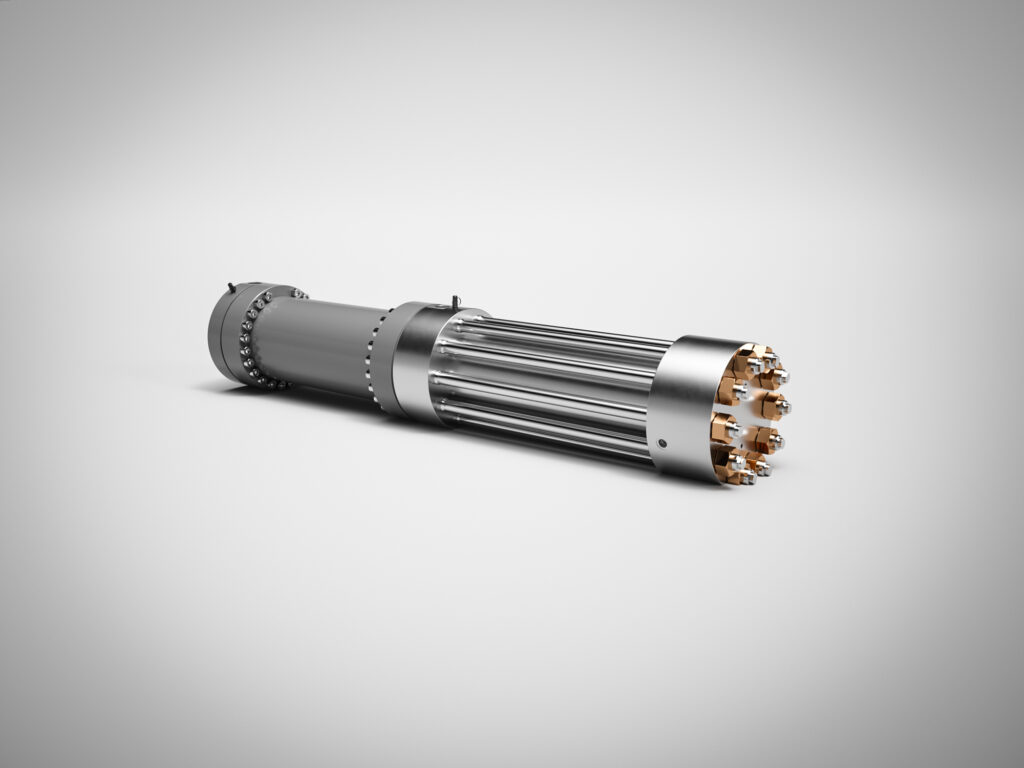

Druckübersetzer

Wir realisieren Sonderausführungen für Ihre Anforderungen. Für eine optimale Version: Sprechen Sie mit unseren erfahrenen Konstrukteuren.

Über Druckübersetzer

Allgemeine Funktion von Hydraulik Druckübersetzer

Ein Druckübersetzer ist eine Freikolbenmaschine mit einem Antriebskolben und einem Arbeitskolben, die starr miteinander verbunden sind.

Der größere Kolben ist der Eingangskolben (Primärseite), und der kleinere Kolben ist der Ausgangskolben (Sekundärseite). Im Druckübersetzer werden die Drücke von der Primärseite zur Sekundärseite transformiert, wobei der Druck von einem niedrigen Antriebsdruck in einen höheren Arbeitsdruck verstärkt wird.

Die Kräfte und Hublängen beider Kolben sind gleich.

Die Druckverstärkung ist dabei umgekehrt proportional zum Verhältnis der Kolbenflächen, was als Übersetzungsverhältnis bezeichnet wird: Ausgangsdruck = Eingangsdruck x (Fläche des Eingangskolbens / Fläche des Ausgangskolbens.

Hydraulische Druckübersetzer: Funktionsweise und Vorteile

Unsere hydraulischen Druckübersetzer sind speziell für den Betrieb mit Standard-Hydraulikkomponenten bei Arbeitsdrücken zwischen 200 bar und 350 bar konzipiert.

Druckverstärker bieten eine hohe Effizienz und Anpassbarkeit in Hochdruckanwendungen, da sie in verschiedenen Druckverhältnissen und sowohl in Standard- als auch in Sonderanfertigungen erhältlich sind.

Funktionsweise: Der Druck der Hydraulikflüssigkeit wird auf einen größeren Kolben angewendet. Wenn dieser größere Kolben sich bewegt, wird die Kraft auf einen kleineren Kolben übertragen. Aufgrund der kleineren Fläche des zweiten Kolbens wird die gleiche Kraft in einen höheren Druck auf der Sekundärseite umgewandelt.

Vorteile: Unsere Druckübersetzer bieten eine effiziente Kraft- und Geschwindigkeitsübertragung. Sie maximieren die Leistung Ihres Hydrauliksystems, indem sie den Druck erhöhen, ohne zusätzliche Energiequellen zu benötigen. Dies führt zu einer verbesserten Systemeffizienz und Zuverlässigkeit in Ihren Anwendungen.

Wie Druckübersetzer Ihre Anwendung verbessern können

Der Druckübersetzer wandelt einen hydraulischen Druck auf der Primärseite in einen höheren Druck auf der Sekundärseite um. Dies ermöglicht es, einen hydraulischen Verbraucher mit dem 4-fachen Druck zu beaufschlagen, obwohl die Maschinenhydraulik einen verhältnismäßig niedrigen Druck aufweist.

Der Druckübersetzer ist auch in der Lage, die Druckverstärkung auf permanente oder über ein Regelventil zu steuern. Bei der Nutzung von Druckverstärkern sollten Sie sicherstellen, dass die Druckschalter richtig eingestellt sind und die Betriebsbedingungen sowie Toleranzen mithilfe eines Manometers überwacht werden.

Technische Daten und Auslegungsvorschläge

Technische Daten der Druckübersetzer

Zur Auslegung eines Druckübersetzers für ein definiertes Hub- und Fördervolumen sind Angaben zu Medium, Kompressibilität und Primärdruck erforderlich.

Sprechen Sie mit unseren Konstrukteuren für die richtige Spezifikation Ihrer Druckübersetzung.

Anwendungsbereiche von Druckübersetzern

Mit einem servohydraulisch angetriebenen Hydraulikzylinder (Primärzylinder) kann ein beliebiges Fahrprofil der Kolbenstange erzeugt werden. Dieses Fahrprofil erzeugt in der Hochdruckkammer einen beliebigen Druckverlauf, der als Prüfdruck auf einen Prüfling gegeben werden kann.

Funktion und Einsatz in Prüfanwendungen

  • Pressen: In hydraulischen Pressen, um den benötigten Druck zu verstärken und somit größere Kräfte zu erzeugen.
  • Stanzmaschinen: Für präzise Stanzprozesse, die hohe Druckanforderungen erfordern.
  • Hydraulische Verpackungsmaschinen: Zur Erhöhung des Drucks in Maschinen, die für das Verpacken und Komprimieren von Materialien verwendet werden.
