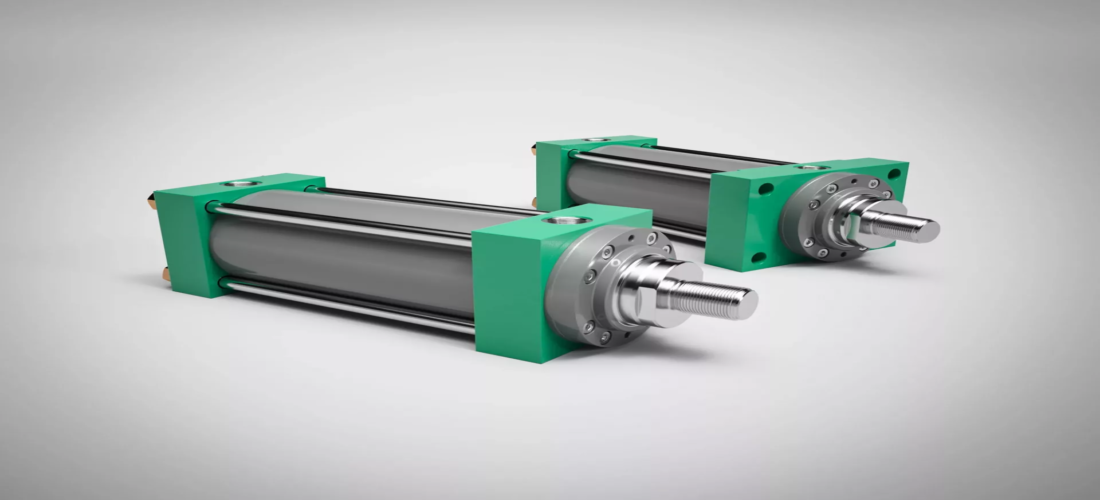

Storz Hydraulik Differentialzylinder Storz Hydraulik Differentialzylinder
Technische Unterlagen
ZBD 1605 – Differential Hydraulikzylinder (DIN 24554) – Nenndruck 160 bar (16 MPa) – Zugankerbauart
Gut zu wissen: Der STORZ Differential Hydraulikzylinder der Normzylinder Reihe ZBD 1605 für den Betriebsdruck von 160 bar entspricht der DIN 24 554.
- internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
- gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
- jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet (entsprechende Flächenverhältnisse j=1,25 und j=2)
- standardmäßig 5 genormte Befestigungsarten und 5 Dichtungsvarianten zur Wahl
Technische Daten
Nenndruck: | 160 bar (16 MPa) |
Statischer Prüfdruck: | 240 bar (24 MPa) |
Kolbendurchmesser: | 40-250 mm |
Flächenverhältnis j: | 1,6 und 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0 – 1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführung möglich |
Befestigungsarten
![1605_me5 1605_me5](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_me5.png)
ME5 rechteckiger Flansch am Zylinderkopf
![1605_me6 1605_me6](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_me6.png)
ME6 rechteckiger Flansch am Zylinderboden
![1605_mp5 1605_mp5](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_mp5.png)
MP5 Gelenkauge am Zylinderboden
![1605_mt4 1605_mt4](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_mt4.png)

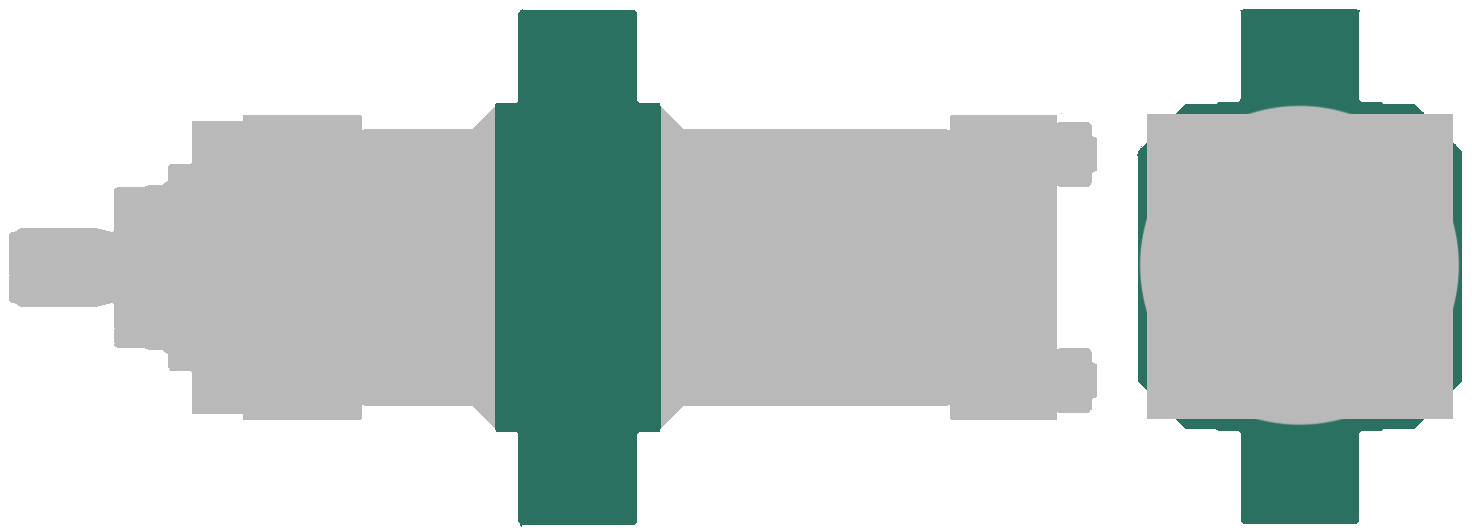

MT4 Schwenkzapfen variabel
![1605_ms2 1605_ms2](https://storzhydraulik.de/wp-content/uploads/2018/11/1605_ms2.png)
MS2 seitliche Fußbefestigung
