Technische Unterlagen

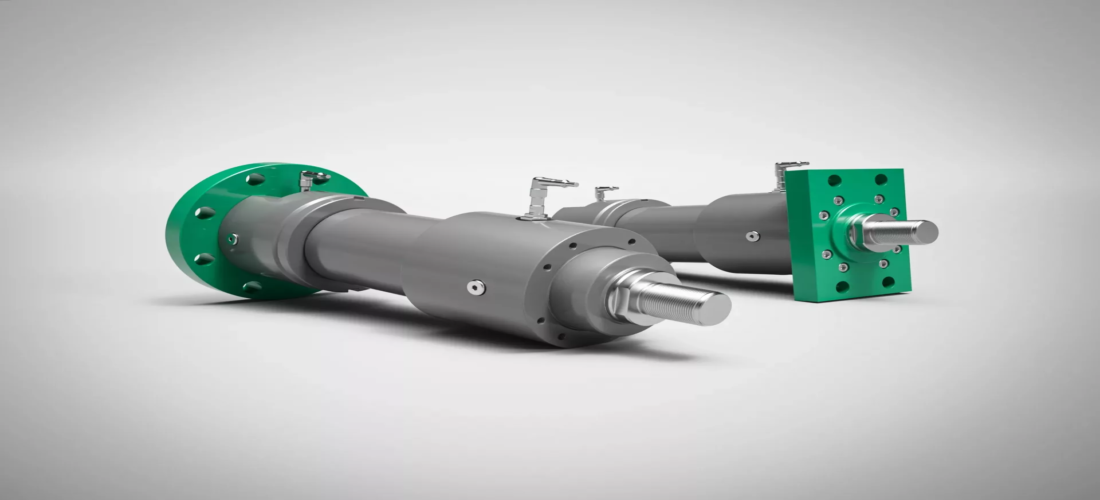

ZBI 1611 – Differential Hydraulikzylinder (ISO 6020/1) – Nenndruck 160 bar (16 MPa) Induktivabfrage
Gut zu wissen: Der STORZ Differential Hydraulikzylinder ZBI 1611 wurde als Ergänzung zum Normzylinder ZBD 1611 entwickelt. Die Hydraulikzylinder haben eingebaute Näherungsschalter zur Meldung der Endlage.
- zur elektrischen Überwachung der Kolbenendlage, Hubzahl oder Hubfolge ganz ohne aufwendige Konstruktionen für die Befestigung äußerer Endschalter
- ausgelegt auf einen Nenndruck von 160 bar
- für einen breiten Anwendungsbereich in 8 Befestigungsarten und 6 Dichtungsvarianten zur Verfügung
- Einbauabmessungen entsprechend ISO 6020/1 und VW 39D920
- kompakte, berührungslose Näherungsschalter druckfest bis 500 bar
- elektrischer Anschluss per Steckverbindung
Technische Daten
Nenndruck: | 160 bar (16 MPa) |
Statischer Prüfdruck: | 240 bar (24 MPa) |
Kolbendurchmesser: | 40-125 mm |
Flächenverhältnis j: | 1,4 und 2 |
Temperaturbereich: | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0 – 1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Elektrische Daten
Betriebsspannung U: | 10-30 V |
Schaltabstand Sr: | 1,2 +/-0,2 mm |
Schalthysterese: | <20% vom Schaltabstand |
Leerlaufstrom: | <=10 mA |
Strombelastbarkeit IA: | <=200 mA (bei 80 °C) |
Reproduzierbarkeit R: | <=5 % |
Schaltfrequenz: | 1 kHz |
Betriebstemperatur: | -20…+80 °C |
Ausgangsfunktion: | Schließer |
Reststrom IR: | <=80 µA im Lastkreis bei gesperrtem Schalter |
Mechanische Daten
Gehäusewerkstoff: | Werkstoff-Nr.: 4104 |
Anschlussart: | Steckverbindung |
Kabelart: | 3m Kabel, 3×0,34 mm |
Schutzart: | DIN 40050 IP68 |
Befestigungsarten
![zbi1611_a zbi1611_a](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_a.png)
A Grundbauform
![zbi1611_mt4 zbi1611_mt4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mt4.png)
MT4 Schwenkzapfen
![zbi1611_mf3 zbi1611_mf3](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mf3.png)
MF3 Rundflansch am Zylinderkopf
![zbi1611_mf4 zbi1611_mf4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mf4.png)
MF4 Rundflansch am Zylinderboden
![zbi1611_mf1 zbi1611_mf1](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mf1.png)
MF1 Rechteckflansch am Zylinderkopf
![zbi1611_mf2 zbi1611_mf2](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mf2.png)
MF2 Rechteckflansch am Zylinderboden
![zbi1611_mp4 zbi1611_mp4](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mp4.png)
MP4 Schwenkauge
![zbi1611_mp6 zbi1611_mp6](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_mp6.png)
MP6 Gelenkauge

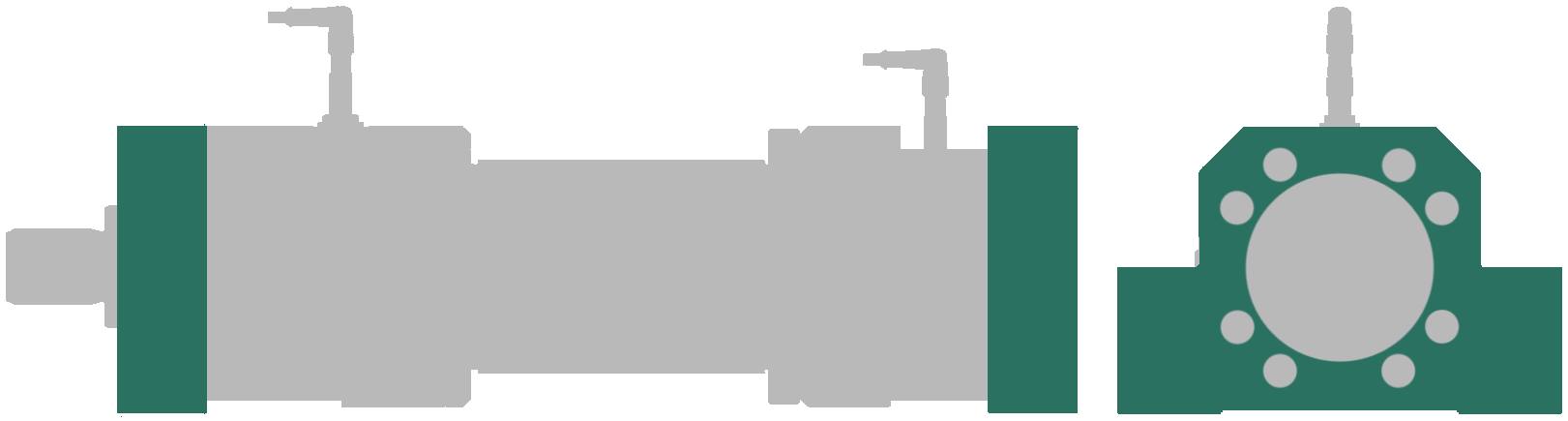

![zbi1611_ms2 zbi1611_ms2](https://storzhydraulik.de/wp-content/uploads/2019/02/zbi1611_ms2.png)
