Technische Unterlagen

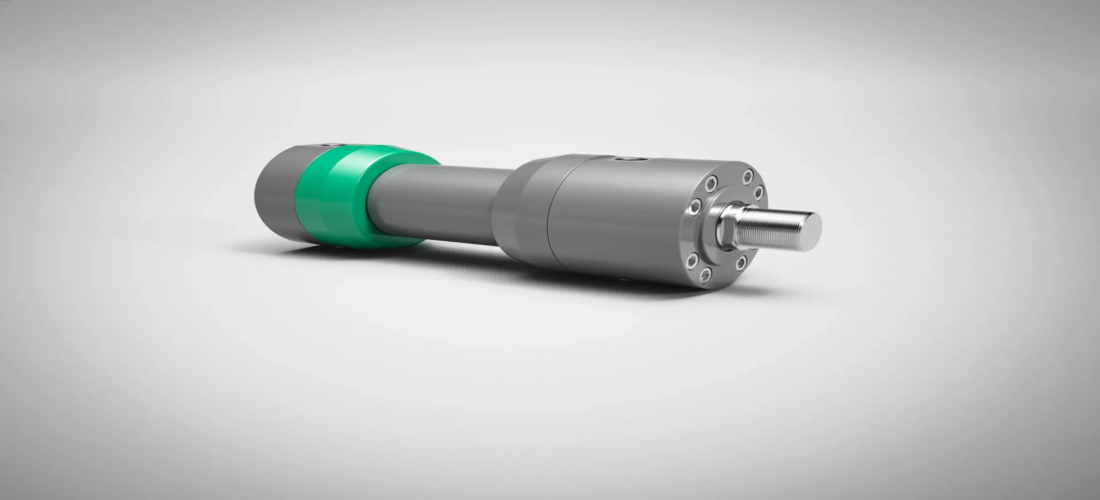

ZBD 3501 – Differential Hydraulikzylinder – Nenndruck 350 bar (35 MPa)
Gut zu wissen: Diese STORZ Differential Hydraulikzylinder der Normzylinder Reihe ist ausgelegt für einen Betriebsdruck von 350 bar im quasi statischen Betrieb.
- jedem Zylinder-Durchmesser ist ein Kolbenstangen-Durchmesser mit dem Flächenverhältnis j=2 zugeordnet
- sämtliche Kolbenstangen induktionsgehärtet und hartverchromt
- in den 4 gängigsten Befestigungsarten
Bitte beachten: nicht für Anwendungsbereiche mit überwiegend hochfrequenter und schwellender Belastung
Technische Daten
Nenndruck: | 350 bar (35 MPa) |
Statischer Prüfdruck: | 375 bar (37,5 MPa) |
Kolbendurchmesser: | 50-100 mm |
Flächenverhältnis j: | 2 |
Temperaturbereich | -20…+80 °C |
Viskositätsbereich: | 10…600 mm²/s |
Hubgeschwindigkeit: | 0-1 m/s je nach Dichtungsvariante |
Betriebsmedium: | Mineralöl nach DIN 51524, HFD-FlüssigkeitenHFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten
![3501_b 3501_b](https://storzhydraulik.de/wp-content/uploads/2019/02/3501_b.png)
B Zylinder mit Schwenkzapfen
![3501_ca 3501_ca](https://storzhydraulik.de/wp-content/uploads/2019/02/3501_ca.png)
CA Rundflansch am Zylinderkopf
![3501_cb 3501_cb](https://storzhydraulik.de/wp-content/uploads/2019/02/3501_cb.png)
CB Rundflansch am Zylinderboden
![3501_db 3501_db](https://storzhydraulik.de/wp-content/uploads/2019/02/3501_db.png)
